网络设备简明指南：交换机 vs 路由器

一、核心概念

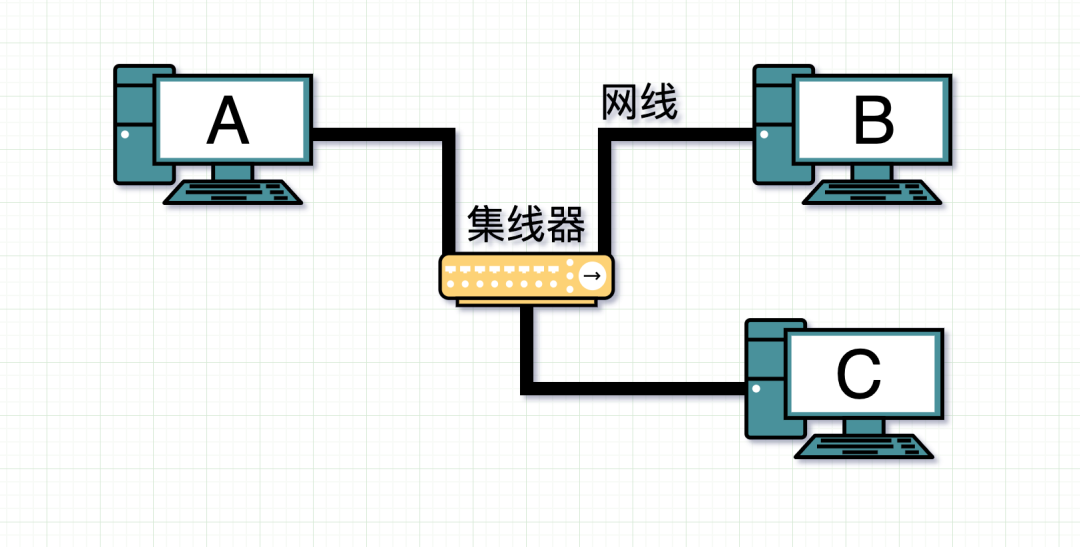

1.集线器（Hub）

• 功能：简单连接多台设备，数据像“大喇叭”一样广播给所有人。
• 缺点：效率低（所有人抢带宽），已被交换机淘汰。

2.交换机（Switch）

• 功能：智能快递员，记住每台设备的“门牌号”（MAC地址），精准送货。
• 特点：
  • 仅向目标设备发送数据，减少干扰。
  • 划分VLAN（虚拟小区），隔离不同部门/区域。

3.路由器（Router）

• 功能：城市交通指挥员，根据“邮编”（IP地址）规划跨网络路径。
• 特点：
  • 连接家庭/企业网络到互联网（如通过NAT共享上网）。
  • 提供防火墙、VPN等安全功能。

二、关键区别对比

三、家庭网络配置示例

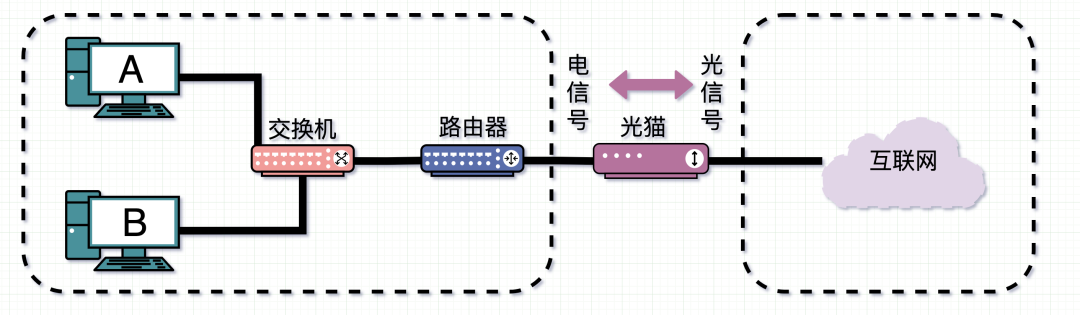

光猫（接入光纤） → 路由器（WiFi+防火墙） → 交换机（扩展有线设备）

• 光猫：翻译光纤信号，让网络进入你家。

• 路由器：分配IP地址，保护内网安全，提供WiFi。
• 交换机：连接多台设备（如电视、NAS、游戏机）。

四、常见问题解答

1.为什么我家WiFi突然变慢？
- 可能是路由器过载，重启或升级固件试试。
- 也可能是设备离路由器太远，用Mesh组网扩展覆盖。

2.公司电脑无法访问财务系统？
- 检查是否属于同一VLAN（虚拟部门），或联系IT确认权限。

五、总结

• 交换机：负责局域网内的高效沟通（“小区快递员”）。
• 路由器：负责跨网络的路径规划和安全（“城市交通指挥员”）。
• 协同工作：交换机管“内部快递”，路由器管“跨城运输”，共同搭建畅通网络。

通俗比喻：

• 交换机像“小区微信群”，直接@目标邻居发消息。
• 路由器像“快递公司”，把包裹从一个城市送到另一个城市。

路由器与交换机概念进阶版

一、核心功能与工作层次

1.交换机
- 工作层次：OSI模型第二层（数据链路层）。
- 核心功能：
- 通过MAC地址学习构建MAC地址表，实现局域网内设备间的数据帧转发。
- 支持VLAN划分，逻辑隔离网络，提升安全性和管理效率。
- 全双工通信，端口速率通常为10/100/1000Mbps或更高。
- 特点：
- 广播机制：目标MAC未知时广播至所有端口（除源端口）。
- 低延迟，适合局域网内高效通信。

2.路由器
- 工作层次：OSI模型第三层（网络层）。
- 核心功能：
- 通过IP地址和路由表实现跨网络（如LAN与WAN）的数据包转发。
- 支持NAT功能，允许多设备共享公网IP。
- 提供防火墙、ACL访问控制、VPN等安全功能。
- 处理数据包分段与重组（MTU差异）。
- 特点：
- 路由表动态更新（静态配置或动态协议如OSPF/BGP）。
- 高延迟，适合复杂网络间的智能路由。

二、关键区别对比

三、应用场景

交换机的应用场景：

• 局域网内部的设备连接，如办公室、校园网等。
• VLAN划分与管理，提高网络安全性和管理性。
• 数据中心内部的高效数据转发。

路由器的应用场景：

• 连接不同的网络，如企业内部网络与互联网之间。
• 提供NAT功能，允许多个设备共享一个公共IP地址。
• 实现远程访问和VPN连接，确保安全的数据传输。

四、补充概念

1.集线器（Hub）
- 物理层设备，简单广播所有数据至所有端口，效率低，已被交换机取代。

2.光猫（Modem）
- 光电信号转换设备，连接光纤与路由器，实现家庭/企业网络与广域网的接入。

3.三层交换机
- 兼具交换机与路由器功能，支持IP路由，适合大型局域网内的跨VLAN通信。

五、总结

• 交换机是局域网的“智能集线器”，通过MAC地址高效转发数据，提升带宽利用率。
• 路由器是网络间的“交通枢纽”，通过IP地址和路由表实现跨网络通信，支持复杂网络管理与安全。
• 两者协同工作，交换机负责局域网内互联，路由器负责网络间互联，共同构建现代网络基础设施。

六、工作原理

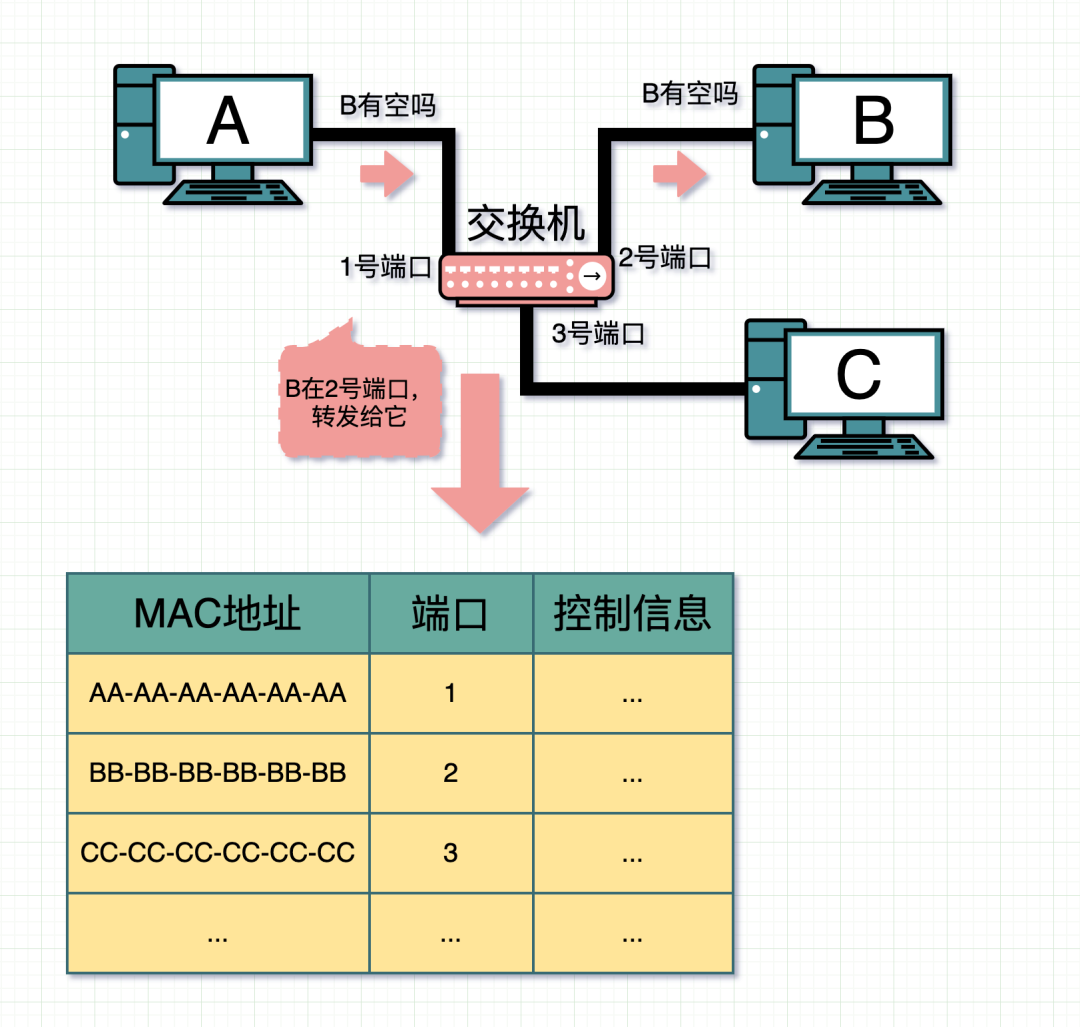

1、交换机的工作原理

交换机是一种工作在OSI模型第二层（数据链路层）的网络设备，主要用于在局域网（LAN）内连接多个设备。它的基本功能是接收、处理和转发数据帧。以下是交换机工作原理的几个关键点：

• MAC地址学习： 交换机通过学习连接到其端口的设备的MAC地址来构建MAC地址表。当一个数据帧到达交换机时，交换机会检查帧的源MAC地址，并将其与接收到该帧的端口关联。如果MAC地址表中没有该地址，交换机会将其添加到表中。

• 数据帧转发：当交换机接收到一个数据帧时，它会查看帧的目标MAC地址。通过查阅MAC地址表，交换机可以确定目标设备连接的端口。然后，交换机会将数据帧仅转发到该端口，而不是广播到所有端口。这种方式极大地提高了网络的效率。

• 广播与多播：如果目标MAC地址不在MAC地址表中，或者是一个广播地址（FF:FF:FF:FF:FF:FF），交换机会将数据帧广播到所有端口，以确保目标设备能够接收到数据。

• VLAN支持：交换机还支持虚拟局域网（VLAN）的功能。通过将不同的端口划分到不同的VLAN中，交换机能够在逻辑上将网络分隔开，增强了网络的安全性和管理性。

• 全双工与速率：现代交换机通常支持全双工通信，这意味着数据可以同时在两个方向上发送和接收。此外，交换机的端口速率通常为10/100/1000 Mbps，甚至更高（如10 Gbps），以满足高带宽需求。

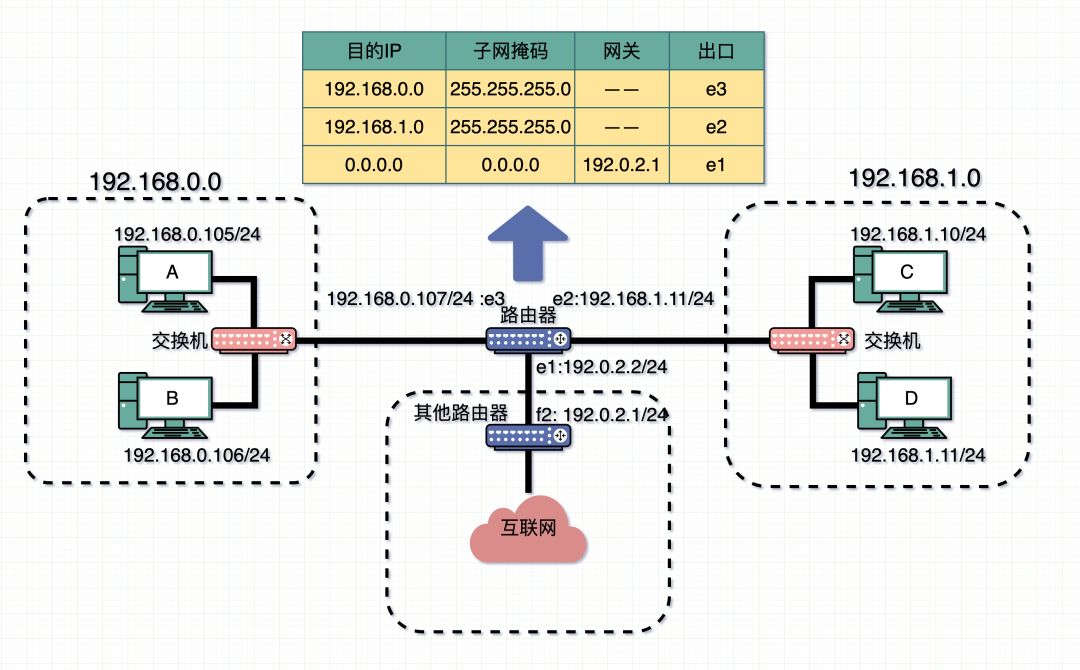

2、路由器的工作原理

路由器是一种工作在OSI模型第三层（网络层）的网络设备，主要用于连接不同的网络（如局域网和广域网）。路由器的主要功能是根据IP地址转发数据包，以下是路由器工作原理的几个关键点：

• IP地址转发：路由器通过查看数据包的目标IP地址来决定将数据包转发到哪个网络。与交换机的MAC地址转发不同，路由器使用IP地址来进行决策。

• 路由表：路由器维护一个路由表，表中包含了网络的路径信息。每当路由器接收到一个数据包时，它会查阅路由表，以确定最佳的转发路径。路由表中的信息可以是静态配置的，也可以通过动态路由协议（如RIP、OSPF、BGP等）自动更新。

• 网络地址转换（NAT）：路由器通常还提供网络地址转换功能，允许多个设备共享一个公共IP地址。通过NAT，路由器能够将内部网络的私有IP地址转换为公共IP地址，从而实现互联网访问。

• 数据包分段与重组：路由器能够处理不同网络间的数据包大小差异。当数据包的大小超过目标网络的最大传输单元（MTU）时，路由器会将数据包进行分段，并在目标设备处重组。

• 安全性与防火墙功能：现代路由器通常集成了防火墙功能，可以对进出网络的数据流进行过滤，保护内部网络免受外部攻击。路由器可以通过访问控制列表（ACL）来定义允许或拒绝的数据流。
