MySQL高可用架构

前言

对于 MySQL 数据库作为各个业务系统的存储介质，在系统中承担着非常重要的职责，如果数据库崩了，那么对于读和写数据库的操作都会受到影响。如果不能迅速恢复，对业务的影响是非常大的。这次我们来学习MySQL 双主 + Keepalived 的高可用落地和踩坑之路。

一、方案选择

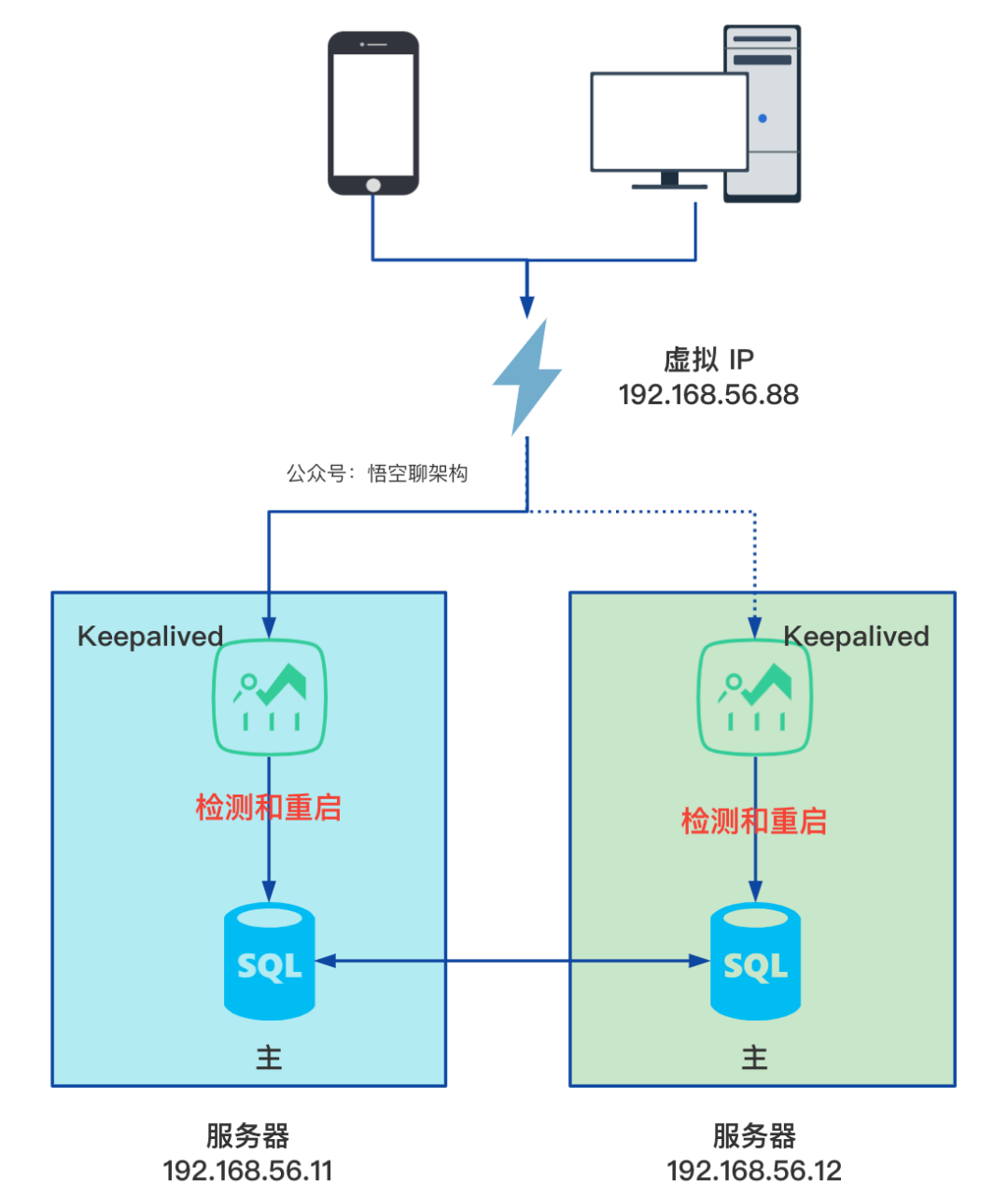

对于 MySQL 的高可用，主要分为两步，配置 MySQL 主主模式和 keepalived 软件。拓扑图如下所示：

MySQL 数据库的主主模式

两个数据库分别部署在两台服务器上，相互同步数据，但是只有一个提供给外部访问，当一个宕机后，另外一个可以继续提供服务，在没有 keepalived 软件的帮助下，只能手动切换

keepalived 监测、自动重启、流量切换

检测和重启：两台服务器上都部署 keepalived 软件，定时检测 MySQL 服务是否正常，如果一个数据库服务崩了，keepalived 会用脚本尝试重启 mysql 服务。
备份：两个 keepalived 服务都提供了虚拟 IP 供客户端使用，但是流量只会转到一台 MySQL 服务上。
虚拟 IP：keepalived 配置好了后，会有一个虚拟 IP，对于客户端来说，不关心连接的是哪台 MySQL，访问虚拟 IP 就可以了。
流量切换：如果客户端正在访问的 MySQL 服务崩了后，keepalived 会用我们写的脚本自动重启 MySQL，如果重启失败，脚本主动停掉 keepalived，客户端的流量就不会访问到这台服务器上的 MySQL 服务，后续访问的流量都会切到另外一台 MySQL 服务。

检测和重启的原理如下所示：

需要配置的内容如下：

两台 Ubuntu 服务器上启动 MySQL 容器。
配置 MySQL 主从复制架构。
将 MySQL 主从改为主主复制架构。
两台服务器搭建 keepalived 环境监控 MySQL 和自动重启 MySQL。

二、主主复制的原理

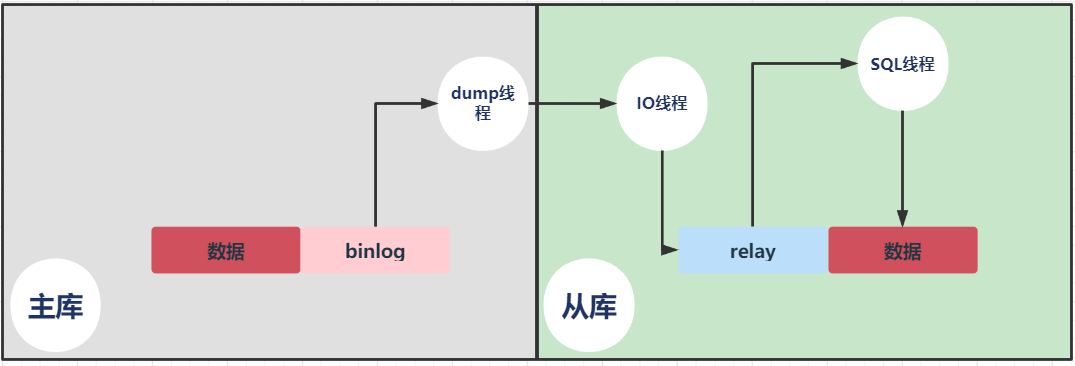

对于 MySQL 的主主架构，其实原理就是两台服务器互为主从，双向复制。而复制的原理如下：

主从复制主要有以下流程：

主库将数据的改变记录到 binlog 中；
从库会在一定时间间隔内对master 的 binlog 进行检查，如果发生改变，则开始一个 I/O Thread 请求读取 master 中 binlog ；
同时主库为每个 I/O 线程启动一个 dump 线程，用于向其发送二进制事件，并保存至从节点本地的中继日志中，从库将启动 SQL 线程从中继日志中读取二进制日志，在本地重放，使得其数据和主节点的保持一致，最后 I/O Thread 和 SQL Thread 将进入睡眠状态，等待下一次被唤醒；

大白话就是：

从库会生成两个线程,一个 I/O 线程,一个 SQL 线程;

I/O 线程会去请求主库的 binlog，并将得到的 binlog 写到本地的 relay-log (中继日志)文件中;

主库会生成一个 dump 线程,用来给从库 I/O 线程传 binlog;

SQL 线程,会读取 relay log 文件中的日志,并解析成 SQL 语句逐一执行;

接下来我们先把 MySQL 的基础环境在两台 Ubuntu 服务器上搭建好，后续操作都是基于这个来做的。

三、配置 MySQL 环境

在本机启动了两台 Ubuntu 虚拟机，使用安装脚本分别安装MySQL5.7的运行环境。

cd /usr/local/src

wget http://192.168.3.200/Software/mysql_install_57.sh

bash mysql_install_57.sh

四、配置 MySQL 的主从架构

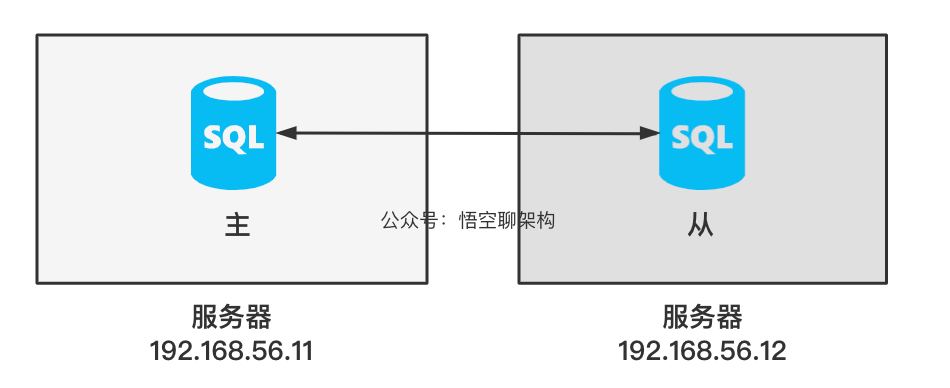

拓扑结构：

192.168.56.11 node1，主节点
192.168.56.12 node2，从节点

4.1 修改配置文件

修改主节点服务器的 /etc/my.cnf 文件，添加如下内容。

server_id = 11
log_bin = /usr/local/mysql/data/mysql-bin
binlog-ignore-db=mysql
binlog_format= mixed
sync_binlog=100
log_slave_updates = 1
binlog_cache_size=32m
max_binlog_cache_size=64m
max_binlog_size=512m
relay_log = /usr/local/mysql/data/relay-bin
relay_log_index = /usr/local/mysql/data/relay-bin.index
master_info_repository=TABLE
relay-log-info-repository=TABLE
relay-log-recovery

# 创建 /usr/local/mysql/data/mysql-bin文件夹
mkdir -p /usr/local/mysql/data/mysql-bin
# 创建 /usr/local/mysql/data/relay-bin  文件夹
mkdir -p /usr/local/mysql/data/relay-bin

# 给两个文件夹加上 777 权限，然后重启 MySQL 服务。
chmod 777 -R /usr/local/mysql/data/mysql-bin
chmod 777 -R /usr/local/mysql/data/relay-bin

# 重启MySQL
systemctl restart mysql

4.2 修改从节点配置文件

和主节点配置类似，需要修改 server_id = 12

4.3 添加主节点 mysql 账户信息

CREATE USER 'vagrant'@'192.168.56.12' IDENTIFIED BY 'vagrant';

ALTER USER 'vagrant'@'192.168.56.12' IDENTIFIED WITH mysql_native_password BY 'vagrant';

GRANT REPLICATION SLAVE ON *.* TO 'vagrant'@'192.168.56.12';

FLUSH PRIVILEGES;

4.4 锁主库的表

FLUSH TABLES WITH READ LOCK;

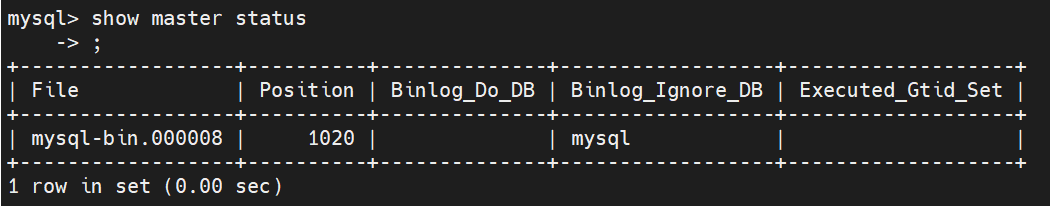

4.5 查看二进制日志文件的位置

记住 File 和 Position，后面会用到。这里 File = mysql-bin.000008，Position = 1020。

4.6 备份数据库，导出为脚本文件

mkdir /backup

mysqldump -uroot  -p  -P3306 --all-databases --triggers --routines --events > /backup/all_databases.sql

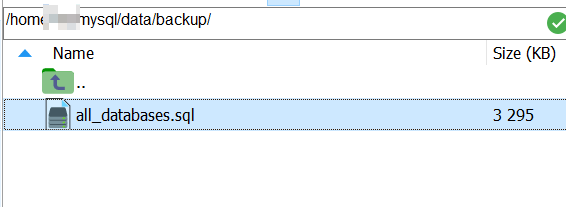

查看挂载目录下是否有生成 all_databases.sql 文件，如下图所示：

4.7 解除锁定表

UNLOCK TABLES

4.8 从节点还原数据库

mysql -uroot -p -hlocalhost -P3306 <  /backup/all_databases.sql

4.9 设置同步信息

在 MySQL 命令行窗口中执行以下命令设置同步信息。这里就是配置主数据库的 IP 地址、Port、用户名、密码，二进制文件名，偏移量。

CHANGE MASTER TO MASTER_HOST='192.168.56.11',
MASTER_PORT=3306,
MASTER_USER='vagrant',
MASTER_PASSWORD='vagrant',
MASTER_LOG_FILE='mysql-bin.000008',
MASTER_LOG_POS=1020;

4.10 启动从数据库的复制线程

在 MySQL 命令行窗口中执行以下命令启动从数据库的复制线程。

start slave;

4.11 查看从数据库的同步状态

show slave status \G

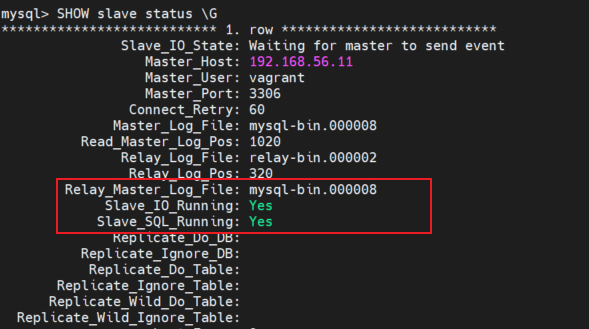

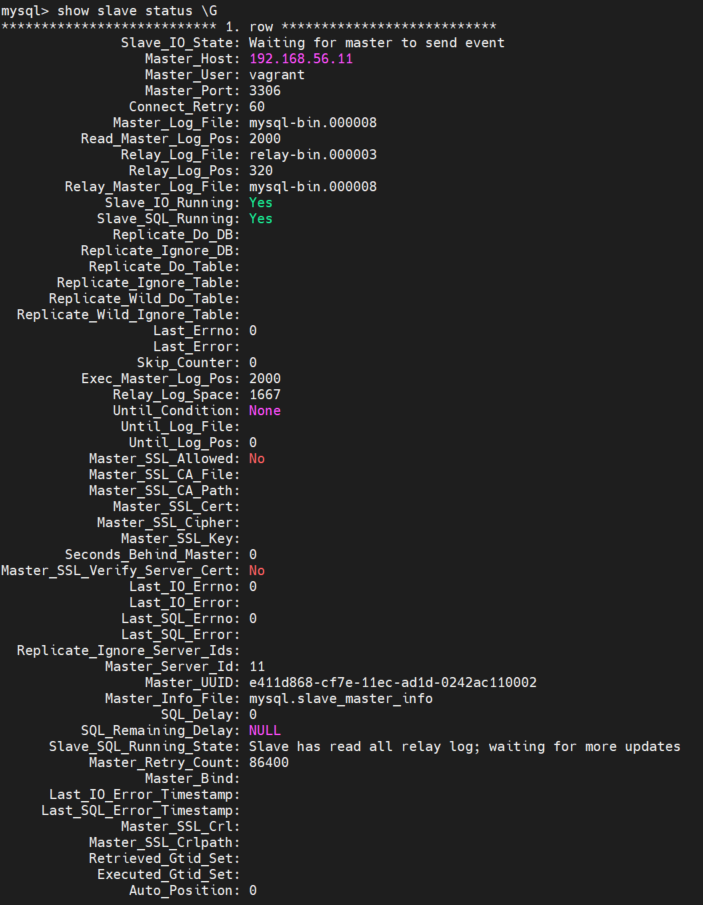

如果 Slave_IO_Running 和 Slave_SQL_Running 显示 Yes，就表示启动同步成功。如下图所示：

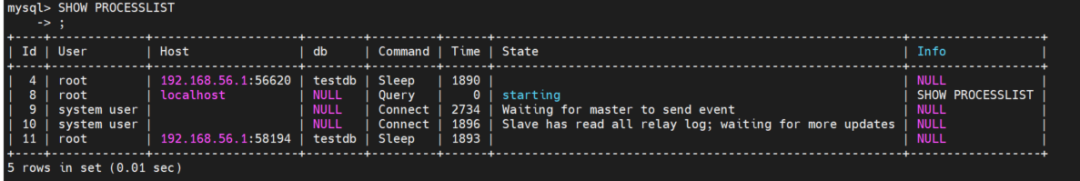

在主库上执行以下命令显示当前连接过来的从库线程。

SHOW PROCESSLIST

如下所示，Slave has read all relay log; wating for more updates，说明从库已经同步完了。

使用上面的两个命令，我们可以判断当前的复制情况。

4.12 验证同步功能

下面验证下主从节点之间是否能正常同步数据。

主节点创建 testdb 数据库和 member 表。

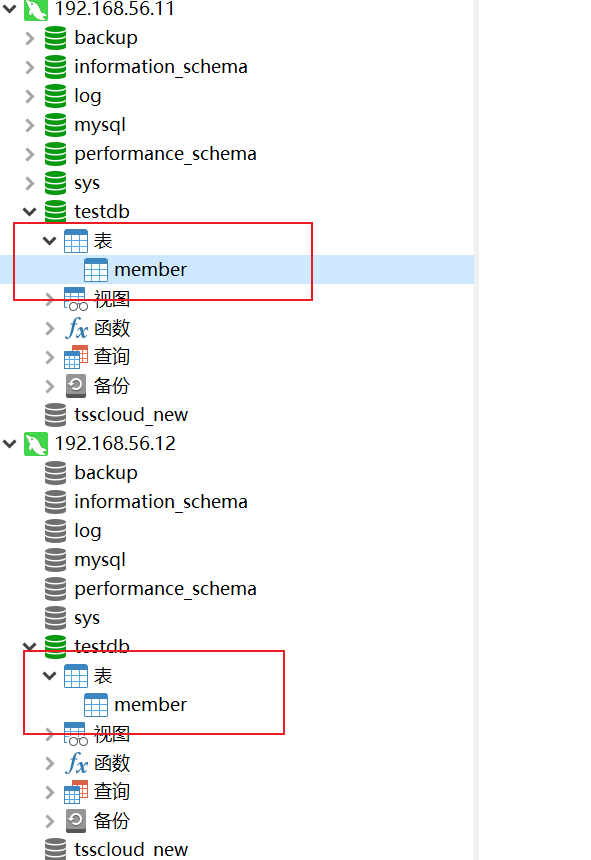

刷新下从节点，发现从节点自动创建了 member 表。如下图所示。

然后在主节点插入一条数据，刷新从节点后，发现从节点也自动创建了一条数据。

五、配置主主架构

5.1 步骤

配置主主架构就是在主从架构中交换下配置信息。步骤如下：

在节点 node2 上创建复制账户。
查看二进制日志文件和位置信息。
在节点 node1 上设置主从复制的信息，包括 ip，port，用户名，密码，二进制日志文件和位置信息。
node1 开启主从复制，查看主从复制状态

5.2 node2 节点上的操作

5.2.1 停止同步

stop slave

5.2.2 添加主节点 mysql 账户信息

CREATE USER 'vagrant'@'192.168.56.11' IDENTIFIED BY 'vagrant';

ALTER USER 'vagrant'@'192.168.56.11' IDENTIFIED WITH mysql_native_password BY 'vagrant';

GRANT REPLICATION SLAVE ON *.* TO 'vagrant'@'192.168.56.11';

FLUSH PRIVILEGES;

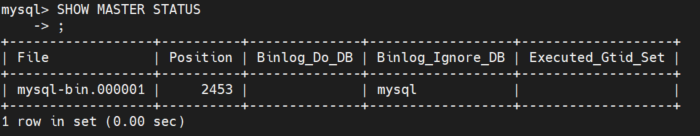

5.2.3 查看二进制日志文件和位置信息

SHOW MASTER STATUS

5.2.4 开启主从复制

start slave

5.2.5 查看同步状态

5.3 node 1 节点上的操作

5.3.1 设置同步信息

CHANGE MASTER TO MASTER_HOST='192.168.56.12',
MASTER_PORT=3306,
MASTER_USER='vagrant',
MASTER_PASSWORD='vagrant',
MASTER_LOG_FILE='mysql-bin.000001',
MASTER_LOG_POS=2453;

5.3.2 启动从数据库的复制线程

start slave;

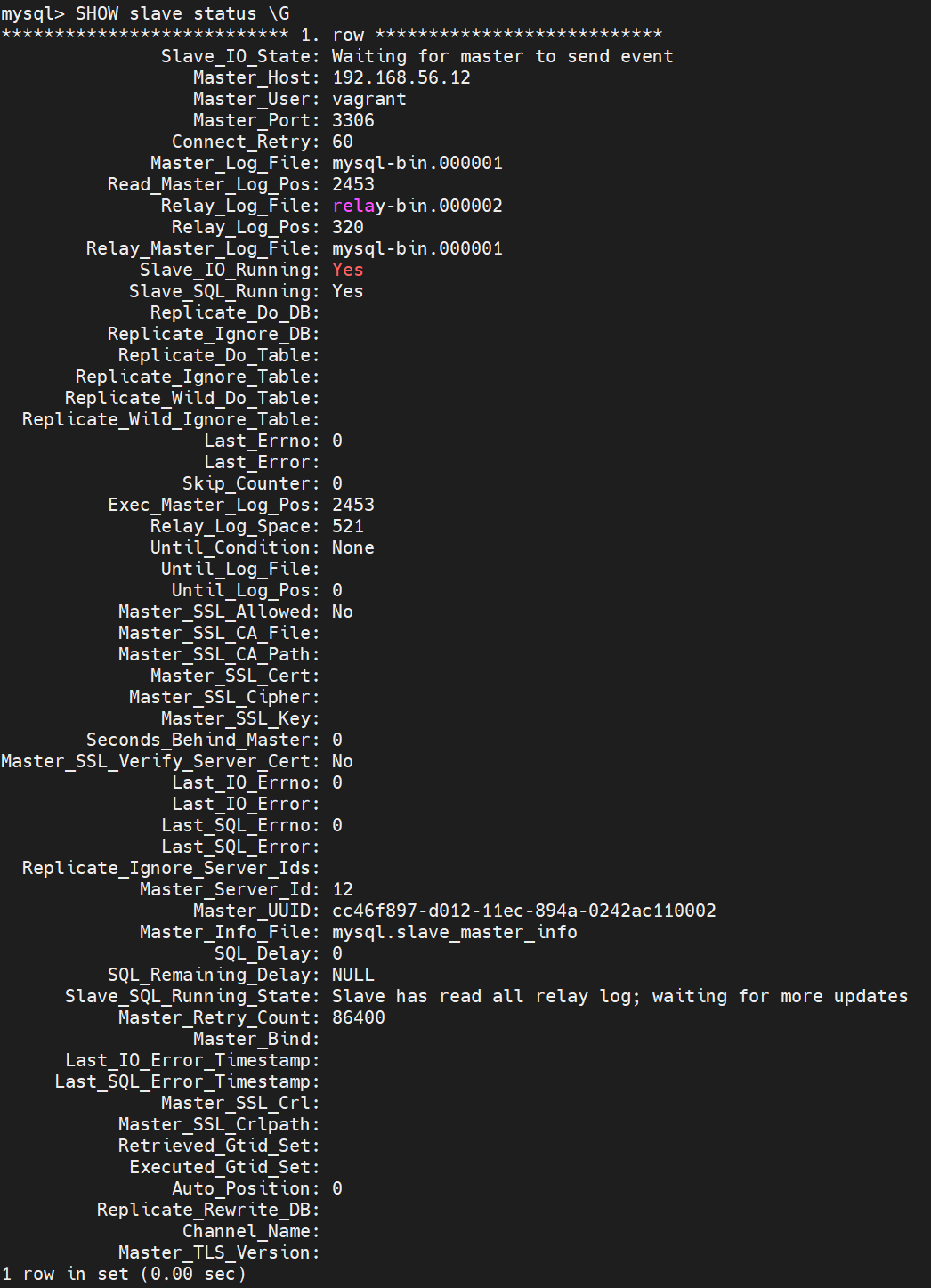

5.3.3 查看从数据库的同步状态

show slave status \G

5.4 测试主主同步

node2 的 member 表增加一条数据（2，zzz），node1 上同步成功

node 1 的 member 表增加一条数据（3，aaa），node2 上同步成功

六、搭建 keepalived 环境

6.1 Keepalived 的应用场景

Keepalived 软件在主主架构中，可以配置成两种应用场景：

① 当这台服务器上的 keepalived 发现 MySQL 服务崩了后，立刻停掉这台服务器上 keepalived 自己，这样流量就会自动切到另外一台 keepalived 服务器。
② 当这台服务器上的 keepalived 发现 MySQL 服务崩了后，立刻尝试重启 MySQL 服务，如果重启失败，则停掉 keepalived 自己。和第一种方案的区别是会尝试重启 MySQL 服务。

这里我配置成第二种功能场景，保障 MySQL 服务的高可用。另外可以配置 MySQL 服务异常时，发送邮件给运维或开发人员，由他们检查服务器的状态。

6.2 使用 Keepalived 的原理

Keepalived 提供了一个虚拟 IP （简称 VIP)，对外提供访问。当客户端连接这个虚拟 IP 后，只会访问其中一个 MySQL。MySQL 节点故障后，keepalived 执行脚本进行重启，如果重启失败，脚本自动停掉 keepalived，备用节点自动切换为主节点。

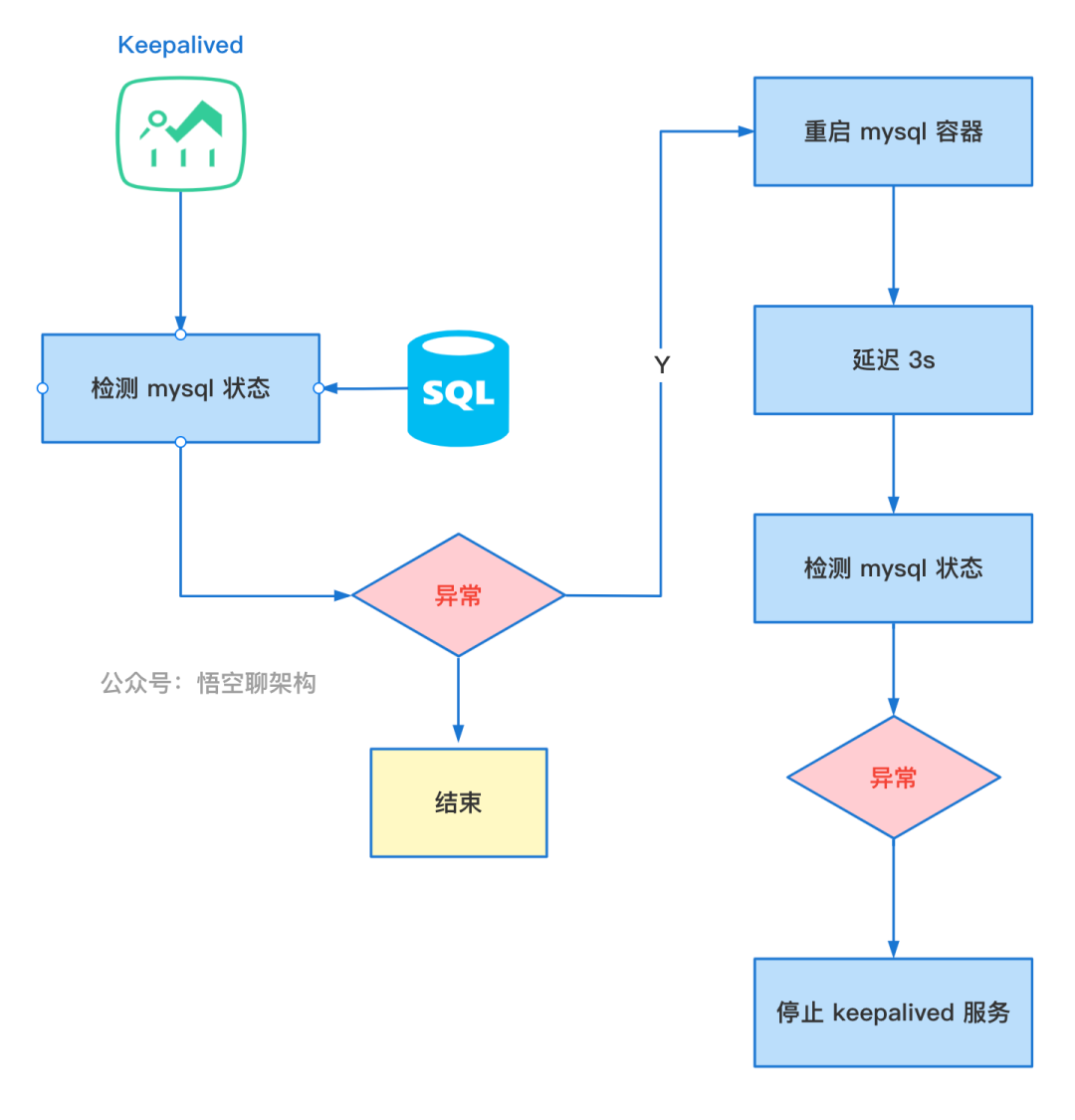

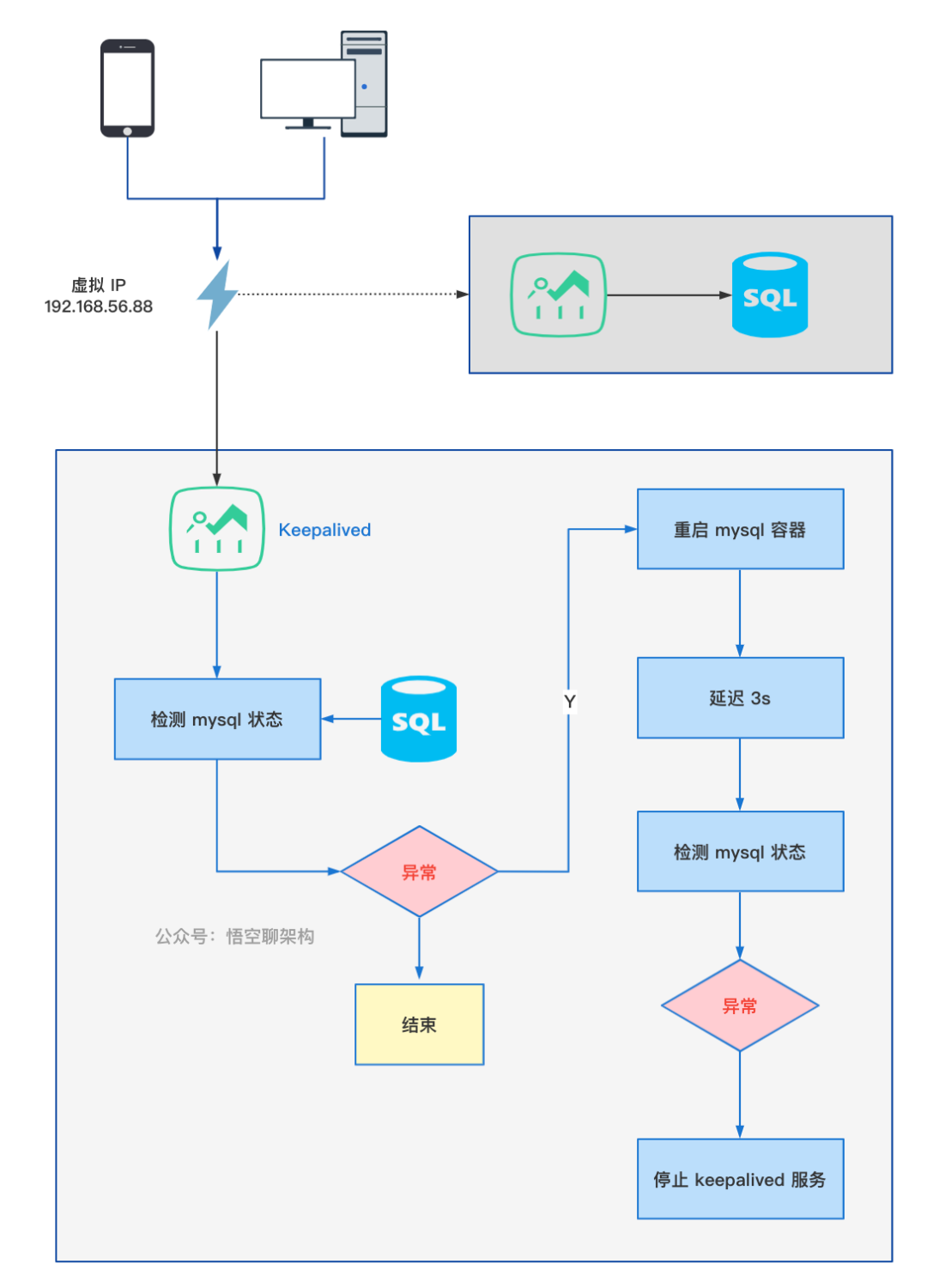

keepalived 检测和重启的流程图如下：

6.3 编译安装 keepalived 软件（选装）

安装依赖、获取 keepalived 安装包、解压安装包、删除安装包。

# 安装依赖
sudo apt-get install -y libssl-dev
sudo apt-get install -y openssl
sudo apt-get install -y libpopt-dev
sudo apt-get install -y libnl-dev
sudo apt-get install -y libnl-3-dev
sudo apt-get install -y libnl-genl-3.dev
sudo apt-get install -y daemon
sudo apt-get install -y libc6-dev
sudo apt-get install -y libnfnetlink-dev
sudo apt-get install -y gcc
sudo apt-get install -y build-essential

# 获取 keepalived 安装包
cd /usr/local/src

sudo su -

sudo wget https://www.keepalived.org/software/keepalived-2.2.2.tar.gz

# 解压安装包
sudo tar -zxvf keepalived-2.2.2.tar.gz

# 删除安装包
mv keepalived-2.2.2 /usr/local/keepalived

配置 keepalived 软件

cd keepalived

./configure --prefix=/usr/local/keepalived --disable-dependency-tracking

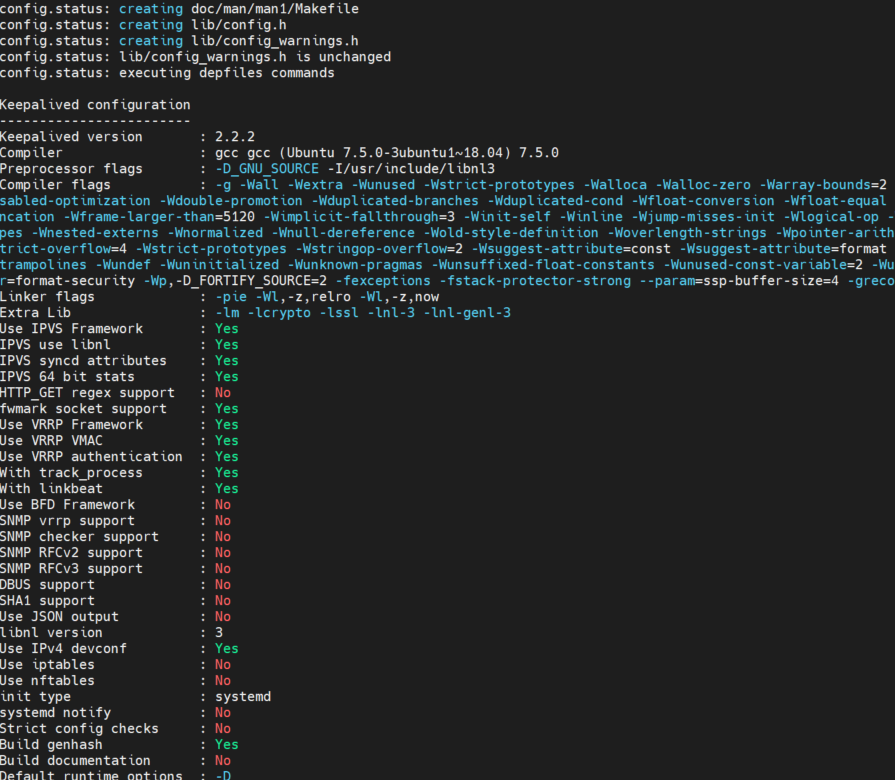

执行结果如下所示：

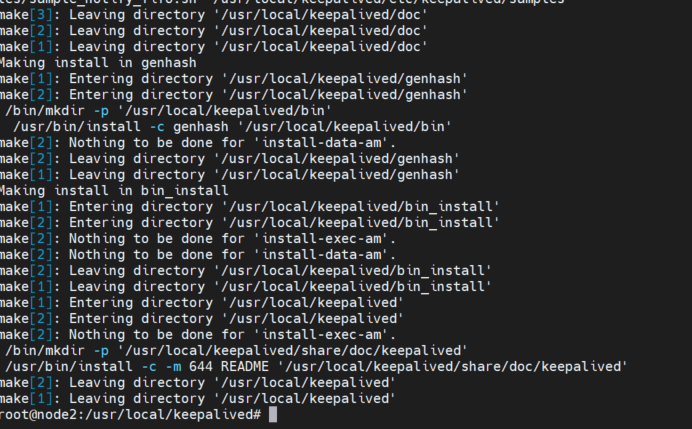

编译 keepalived 软件

sudo make && make install

执行结果如下所示：

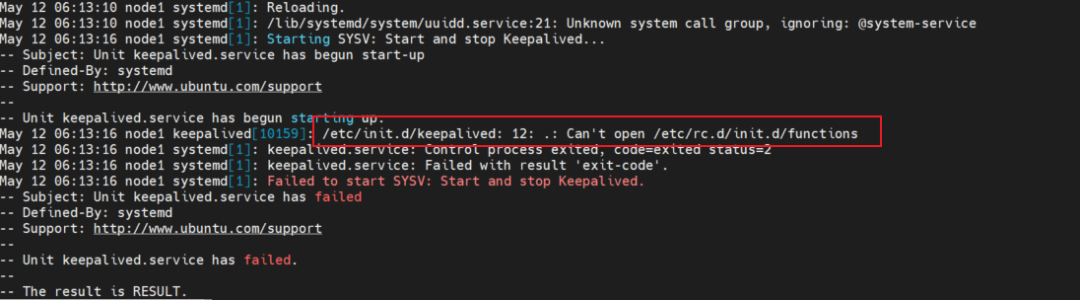

对于 Ubuntu ，需要做一点特别的改动，创建链接

mkdir -p  /etc/rc.d/init.d
ln -s /lib/lsb/init-functions /etc/rc.d/init.d/functions

拷贝配置文件

sudo mkdir /etc/sysconfig
sudo cp /usr/local/keepalived/etc/sysconfig/keepalived /etc/sysconfig/
sudo cp /usr/local/keepalived/keepalived/etc/init.d/keepalived /etc/init.d/
sudo cp /usr/local/keepalived/sbin/keepalived /sbin/
sudo mkdir /etc/keepalived
sudo cp /usr/local/keepalived/etc/keepalived/keepalived.conf /etc/keepalived/

修改配置文件 /etc/keepalived/keepalived.conf

daemon keepalived ${KEEPALIVED_OPTIONS}

改为

daemon -- keepalived ${KEEPALIVED_OPTIONS}

6.4 添加虚拟 IP

先用 ifconfig 查看当前的网卡，比如我的服务器上是 enp0s8。

ip addr del 192.168.56.88 dev enp0s8:1

ifconfig enp0s8:1 192.168.56.88 broadcast 192.168.56.255 netmask 255.255.255.0 up
route add -host 192.168.56.88 dev enp0s8:1

将命令写到 /usr/local/script/vip.sh文件中。最好将 /usr/local/script/vip.sh文件添加到服务器的开机启动项中，将 Keepalived 服务设置为开机自启动（未写）。

6.5 修改配置文件

备份配置文件

sudo mv /etc/keepalived/keepalived.conf /etc/keepalived/keepalived.conf.backup

修改配置文件

sudo vim /etc/keepalived/keepalived.conf

配置文件的内容如下：

global_defs {
   router_id MYSQL_HA  #当前节点名
}
vrrp_script restart_mysql {
   script "/usr/local/keepalived/restart_mysql.sh"  #重启 mysql 容器
   interval 2
   weight 2
}
vrrp_instance VI_1 {
    state BACKUP         #两台配置节点均为BACKUP
    interface ens33       #绑定虚拟IP的网络接口
    virtual_router_id 51  #VRRP组名，两个节点的设置必须一样，以指明各个节点属于同一VRRP组
    priority 101          #节点的优先级,另一台优先级改低一点
    advert_int 1          #组播信息发送间隔，两个节点设置必须一样
    nopreempt             #不抢占，只在优先级高的机器上设置即可，优先级低的机器不设置
    authentication {      #设置验证信息，两个节点必须一致
        auth_type PASS
        auth_pass 123456
    }
    track_script {
        restart_mysql  #检测 mysql 状态，如果失败，则重启 mysql 容器
    }
    virtual_ipaddress {   #指定虚拟IP,两个节点设置必须一样
        192.168.56.88
    }
}
virtual_server 192.168.56.88 3306 {   #linux虚拟服务器(LVS)配置
    delay_loop 2     #每个2秒检查一次real_server状态
    lb_algo wrr      #LVS调度算法,rr|wrr|lc|wlc|lblc|sh|dh
    lb_kind DR      #LVS集群模式 ,NAT|DR|TUN
    persistence_timeout 60    #会话保持时间
    protocol TCP    #使用的协议是TCP还是UDP

    real_server 192.168.56.11 3306 {
        weight 3   #权重
        TCP_CHECK {
            connect_timeout 10   #连接超时时间
            nb_get_retry 3      #重连次数
            delay_before_retry 3 #重连间隔时间
            connect_port 3306    #健康检查端口
        }
    }
}

编写异常处理脚本

sudo vim /usr/local/keepalived/restart_mysql.sh

内容如下，

#!/bin/bash
# 定义变量，重启 mysql 服务
START_MYSQL="systemctl restart mysql"
# 定义变量，停止 mysql 容器
STOP_MYSQL="systemctl stop mysql"
# 定义变量，日志文件路径
LOG_FILE="/usr/local/keepalived/logs/mysql-check.log"
# 定义变量，检查 mysql 服务是否正常的命令
HAPS=`ps -C mysqld --no-header |wc -l`
# 打印当前时间到日志文件
date "+%Y-%m-%d %H:%M:%S" >> $LOG_FILE
# 打印提示信息到日志文件
echo "check mysql status" >> $LOG_FILE
# 检查数据库状态，如何返回 0，则重启 mysql 容器，然后休眠 3s 后，再次检测 mysql 状态，如果还是返回 0，则停止 keepalived。
if [ $HAPS -eq 0 ];then
echo $START_MYSQL >> $LOG_FILE
$START_MYSQL >> $LOG_FILE 2>&1
sleep 3
if [ `ps -C mysqld --no-header |wc -l` -eq 0 ];then
echo "start mysql failed, killall keepalived" >> $LOG_FILE
killall keepalived
fi
fi

给脚本分配权限

sudo chmod +x /usr/local/keepalived/restart_mysql.sh

创建 logs 文件夹，给 logs 文件夹分配权限

sudo mkdir /usr/local/keepalived/logs
sudo chmod +x /usr/local/keepalived/logs -r

重新加载配置文件

sudo systemctl daemon-reload

6.6 启动 keepalived

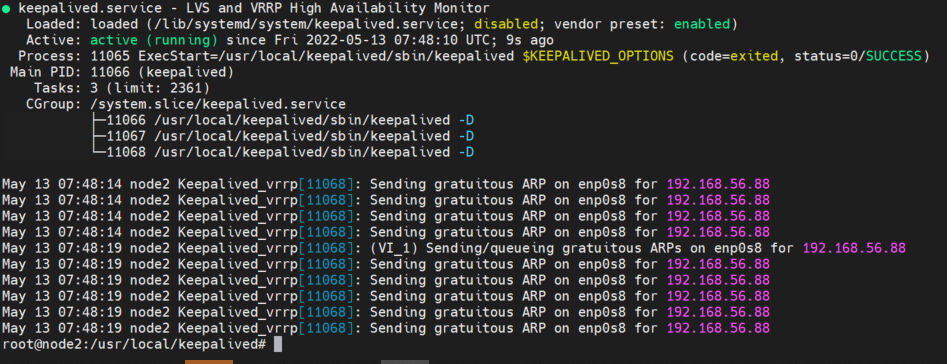

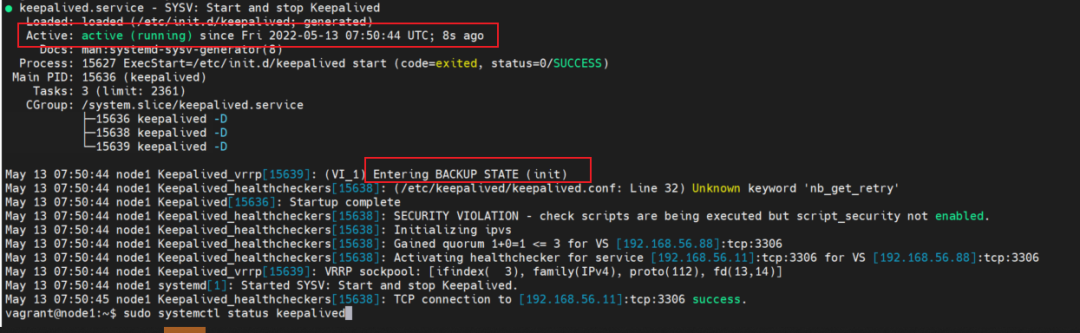

6.6.1 启动两台服务器上的 keepalived

启动 node2 节点：

sudo pkill keepalived

systemctl restart keepalived

sudo systemctl status keepalived

启动 node1 节点：

pkilll keepalived

sudo systemctl status keepalived

我们可以通过这个命令查看 keepalived 进程

ps -ef | grep keepalived

查看日志

sudo cat /var/log/syslog

6.7 测试 keepalived 是否会重启 mysql

停止 node2 上的 mysql 服务

systemctl stop mysql

查看 keepalived 状态，提示移除了 mysql 服务。

因为 keepalived 会每 2s 检查一次 MySQL 的状态，发现 MySQL 异常后，就会重启 mysql 服务。所以过几秒后，重新查看服务状态，会看到 mysql 容器重新启动了。

docker  ps

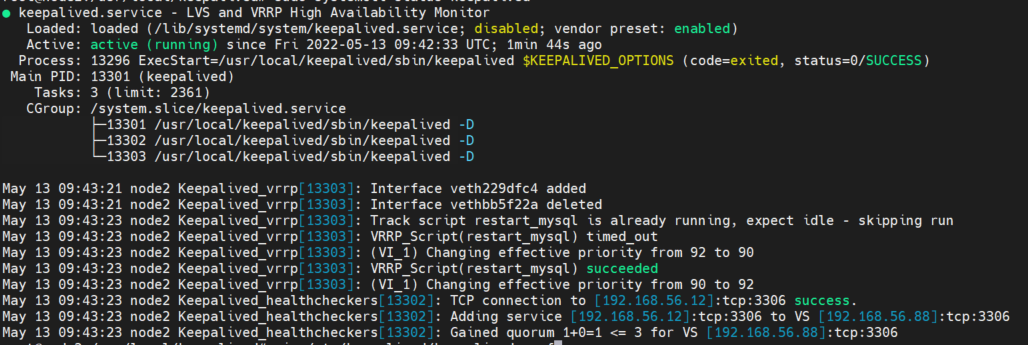

查看 keepalived 状态，执行 restart_mysql 成功

查看执行日志

问题：每 2s 会打印一次，文件可能会很大。需要执行定期删除。

6.8 测试 MySQL 节点切换

验证下当 MySQL 重启失败后，keepalived 自动停止后，客户端连接的 MySQL 是否会自动切到另外一个 MySQL 节点上。

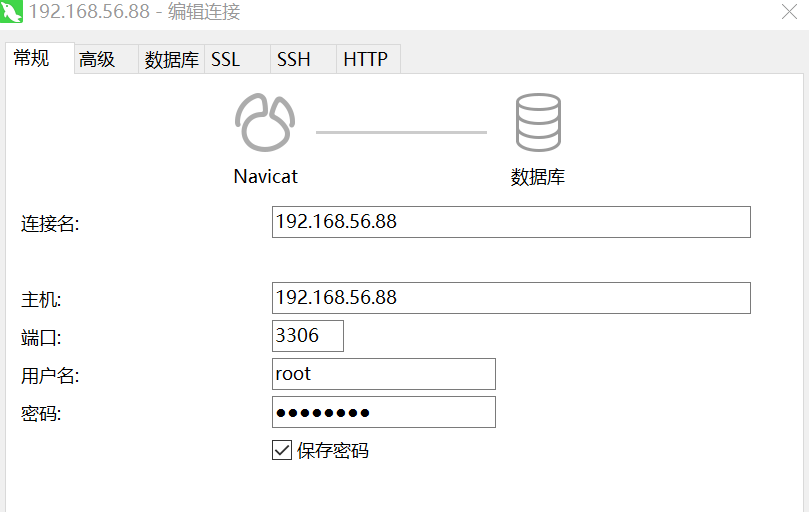

首先用 mysql 客户端工具 navicat 连接虚拟 ip 地址，账号和密码就是 node 1 和 node2 的 mysql 账号密码（root/root123）

可以连接上，然后执行以下命令，查看当前虚拟 ip 连接的是哪个数据库

SHOW VARIABLES LIKE '%hostname%'

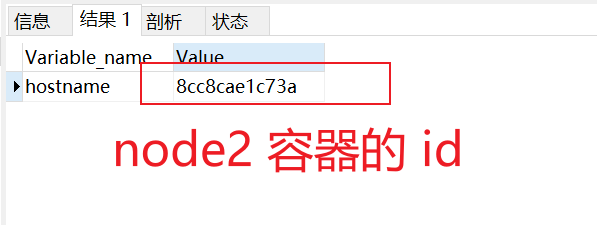

可以看到连接的是 node2 的hostname，说明 keepalived 已经通过虚拟 ip 连接到 node2 的 mysql 了，是正常工作的，node2 现在是作为主节点，node1 作为备用节点。

由于本地环境重新启动 MySQL 都是成功的，不会停掉 keepalived 服务。出于演示目的，我就直接停掉 keepalived 服务。

pkill keepalived

执行下面这个命令可以查看 keepalived 进程，发现已经没有了。（控制台显示的 grep --color=auto keepalived 表示是查找命令）

ps -ef | grep keepalived

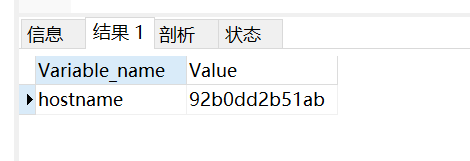

重新查询客户端的连接信息，发现已经切换到 92b （node1）机器上的 mysql 了。

SHOW VARIABLES LIKE '%hostname%'

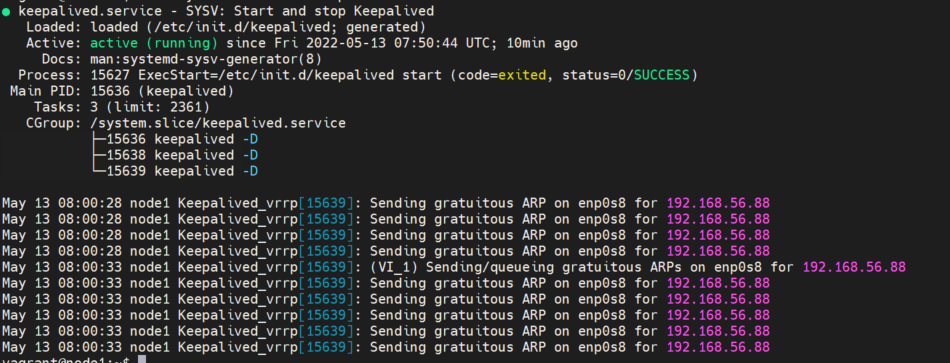

再次查看 node1 上 keepalived 上的状态，再发送信息给

sudo systemctl status keepalived

七、遇到的坑

7.1 密码不正确，无法登录的问题

密码不正确，设置跳过密码验证

apt-get update

apt install vim

修改 mysql 配置文件

vim /etc/my.cnf

添加一行配置，跳过 mysql 密码验证

skip-grant-tables

重启服务

systemctl restart mysql

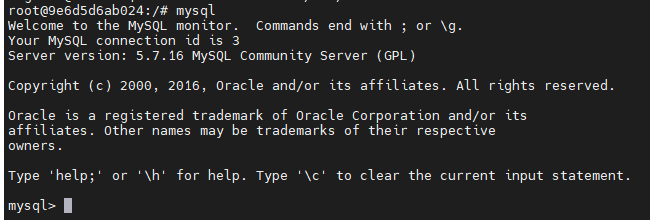

连接 mysql，不需要密码就可以连接上 mysql。

mysql

修改登录密码

update mysql.user set authentication_string=PASSWORD('123456') where User='root';

重启MySQL

7.2 mysql data 文件夹没有权限

 sudo chmod 777 -R /usr/local/mysql/data

7.3 安装依赖包失败

sudo apt-get install -y libnl-dev libnl-3-dev libnl-genl-3.dev
Reading package lists... Done
Building dependency tree
Reading state information... Done
Note, selecting 'libnl-genl-3-dev' for regex 'libnl-genl-3.dev'
Package libnl-dev is not available, but is referred to by another package.
This may mean that the package is missing, has been obsoleted, or
is only available from another source

E: Package 'libnl-dev' has no installation candidate

解决方案：更新包

sudo apt-get -y update

7.4 更新包失败

修改配置文件

sudo mv /etc/apt/sources.list /etc/apt/sources.list.backup
sudo vim /etc/apt/sources.list

配置内容如下：

deb http://archive.ubuntu.com/ubuntu/ trusty main restricted universe multiverse
deb http://archive.ubuntu.com/ubuntu/ trusty-security main restricted universe multiverse
deb http://archive.ubuntu.com/ubuntu/ trusty-updates main restricted universe multiverse
deb http://archive.ubuntu.com/ubuntu/ trusty-proposed main restricted universe multiverse
deb http://archive.ubuntu.com/ubuntu/ trusty-backports main restricted universe multiverse

执行更新

sudo apt-get update

依赖包版本太高

apt-get install libnl-dev

The following packages have unmet dependencies:
 libnl-3-dev : Depends: libnl-3-200 (= 3.2.21-1ubuntu4.1) but 3.2.29-0ubuntu3 is to be installed
               Conflicts: libnl-dev but 1.1-8ubuntu1 is to be installed
 libnl-genl-3-dev : Depends: libnl-genl-3-200 (= 3.2.21-1ubuntu4.1) but 3.2.29-0ubuntu3 is to be installed
E: Unable to correct problems, you have held broken packages.

解决方案：

按照这个报错信息来进行降级，等号后面就是提示信息里括号的版本信息。

sudo apt-get install libnl-3-200=3.2.21-1ubuntu4.1
sudo apt-get install libnl-genl-3-200=3.2.21-1ubuntu4.1

启动 keepalived 报错

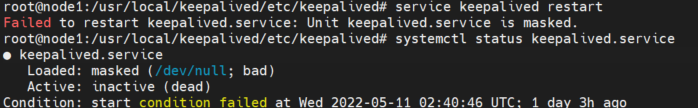

root@node1:/usr/local/keepalived/etc/keepalived# service keepalived restart
Failed to restart keepalived.service: Unit keepalived.service is masked.
root@node1:/usr/local/keepalived/etc/keepalived# systemctl status keepalived.service
● keepalived.service
   Loaded: masked (/dev/null; bad)
   Active: inactive (dead)
Condition: start condition failed at Wed 2022-05-11 02:40:46 UTC; 1 day 3h ago

解决方案：

systemctl unmask sshd

再次启动，提示另外一个错误。

解决方案，因为 ubuntu 没有这个命令 /etc/rc.d/init.d/functions，所以需要添加一个命令链接

mkdir -p  /etc/rc.d/init.d
ln -s /lib/lsb/init-functions /etc/rc.d/init.d/functions

install gcc 出现问题

切换回 ubuntu 官方源

sudo mv /etc/apt/sources.list /etc/apt/sources.list.backup2
sudo mv /etc/apt/sources.list.backup /etc/apt/sources.list
sudo apt-get update
sudo apt-get install gcc

启动 keepalived 报错 keepalived_script

WARNING - default user 'keepalived_script' for script execution does not exist - please create.

解决方案：

配置文件的 global_defs 配置里面增加 script_user root

global_defs {
  script_user rot
}

执行脚本失败

May 16 03:50:54 node1 Keepalived_vrrp[19855]: WARNING - script '/usr/local/keepalived/restart_mysql.sh' is not executable for uid:gid 0:0 - disabling.
May 16 03:50:54 node1 Keepalived_vrrp[19855]: SECURITY VIOLATION - scripts are being executed but script_security not enabled.

给脚本添加权限。

7.5 双主同步问题

生产环境不推荐使用双主模式，原因如下：

因为两个 MySQL 节点都可以写入，极其容易造成主键重复，进而导致主从同步失败。
同步失败后，Slave_SQL_Thread 线程就停了，除非解决了同步的错误，才能继续进行同步。
同步失败的错误，不会只有一条记录有问题，往往是一大片的同步问题。
两个节点互相缺少对方的数据。
主从的同步延迟，切换到新主库后，数据不是最新。
当出现不一致时，无法确定以哪个库为准。
造成上面问题的主要原因就是因为两个节点都支持写入 + 双主可以随时切换。

解决这种问题的方案有改进自增主键的步长（影响未评估），使用 GTID 方案。即使这样，双主同步的风险还是有，而且不同步后，如何处理是个大难题。

那么回到我们最初的想法：为什么会选择双主？

最开始的目的就是为了高可用。双主就是说有一台 MySQL 节点挂了，另外一台能够顶上，对于用户来说是无感的，给运维人员一定的缓冲时间来排查 MySQL 故障。另外老的主节点恢复后，不用改配置就能立即成为从节点。但是双主高可用的坑确实比较多，没有 MySQL 的硬核知识真的很难搞定。
