构建高可用nginx集群

1429 views

案例需求

部署基于nginx分发器的高可用web集群

  • 分发器故障自动切换
  • 数据服务器自动容错
  • 任何机器宕机不中断web业务

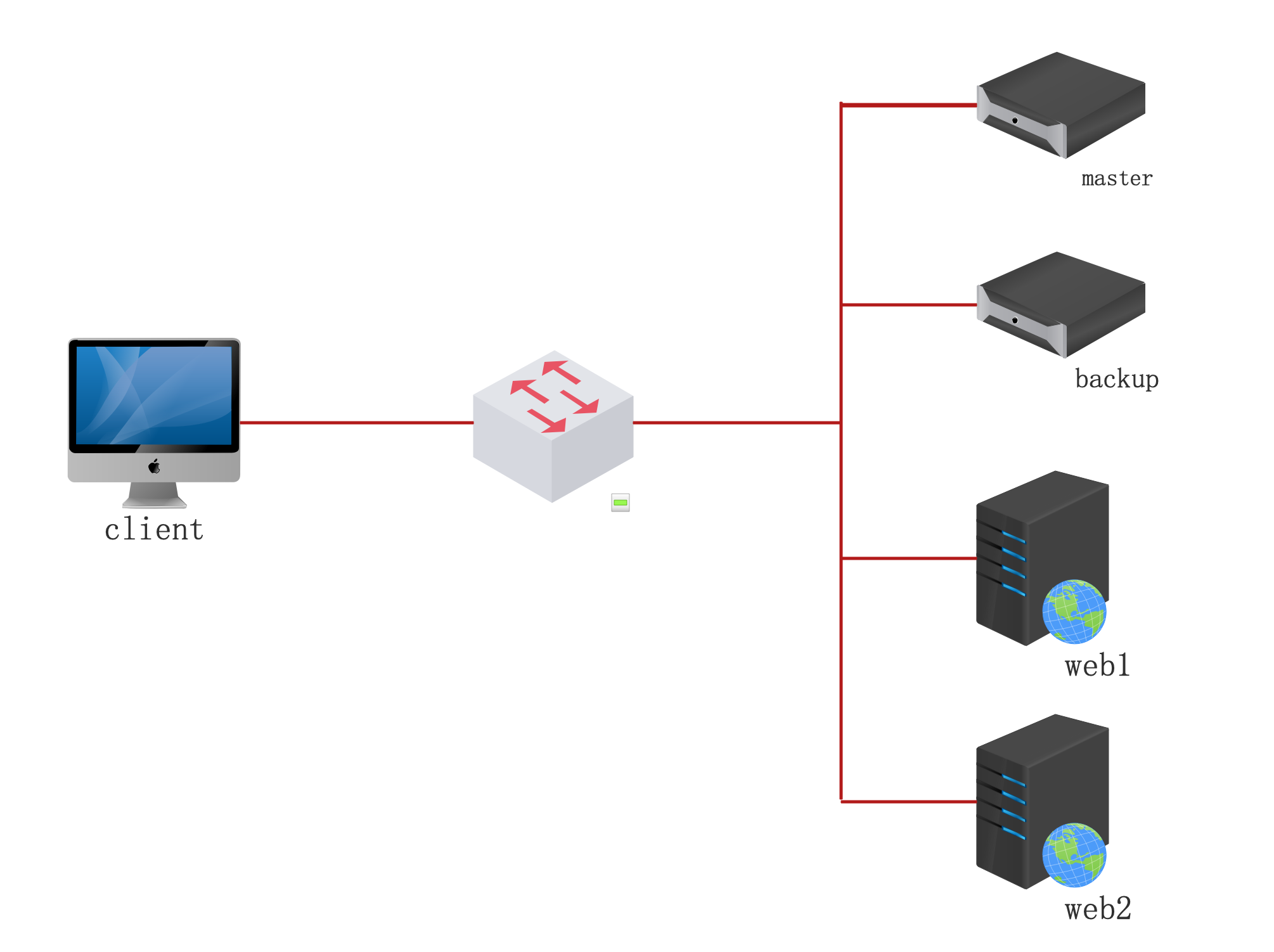

实验拓扑


实验环境

角色 IP
client 192.168.0.10
master 192.168.0.40 VIP=192.168.0.150
backup 192.168.0.41 VIP=192.168.0.150
web1 192.168.0.42
web2 192.168.0.43

实验步骤

a、配置nginx集群

master&backup安装nginx和keepalived
修改nginx配置文件
[root@master ~]# vim /usr/local/nginx/conf/nginx.conf
worker_processes  1;
events {
    worker_connections  1024;
}
http {
    include       mime.types;
    default_type  application/octet-stream;
    sendfile        on;
    upstream web {
       server 192.168.0.42 max_fails=2 fail_timeout=3;#3秒内失败2次，则认为此节点失效
       server 192.168.0.43 max_fails=2 fail_timeout=3;
    }

server {
        listen  80;
        server_name     localhost;
        location / {
        proxy_pass http://web;
        }
    }
}

b、配置keepalived

[root@master ~]# vim /etc/keepalived/keepalived.conf
! Configuration File for keepalived
global_defs {
    router_id NGINX_DEVEL
}
vrrp_script check_nginx {   #定义脚本的名称为check_nginx
    script "/etc/keepalived/nginx_pid.sh"   #检查对应位置的文件是否存在
    interval 2  #定义执行间隔为2秒
    fall 1  #失败次数为1次
}
vrrp_instance nginx {   #定义实例名称为nginx
    state MASTER    #定义主机状态
    interface ens33 #定义通信接口，VIP绑定的接口
    mcast_src_ip 192.168.0.40   #定义发送vrrp广播的源地址，模式使用VIP绑定网卡的主IP地址
    virtual_router_id 51#定义VRID，主从设备vrid要抑制
    priority 100#定义优先级
    advert_int 1    #定义检查间隔，默认1秒
    authentication {    #设置认证，同一vrid的设备要抑制
        auth_type PASS  #认证方式为PASS
        auth_pass 1111  #认证密码为1111
    }
    track_script {
        check_nginx #调用在vrrp_script中定义的内容
    }
    virtual_ipaddress {
        192.168.0.150/24
    }
}



[root@backup ~]# vim /etc/keepalived/keepalived.conf
! Configuration File for keepalived
global_defs {
    router_id NGINX_DEVEL
}
vrrp_script check_nginx {
    script "/etc/keepalived/nginx_pid.sh"
    interval 2
    fall 1
}
vrrp_instance nginx {
    state BACKUP
    interface ens33
    mcast_src_ip 192.168.0.41
    virtual_router_id 51
    priority 90
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    track_script {
        check_nginx
    }
    virtual_ipaddress {
        192.168.0.150/24
    }
}

c、构建关联脚本

# 主服务器设置
[root@master ~]# vim /etc/keepalived/nginx_pid.sh
#!/bin/bash
nginx_kp_check () {
    nginxpid=`ps -C nginx --no-header |wc -l`
    if [ $nginxpid -eq 0 ];then
        /usr/local/nginx/sbin/nginx
        sleep 1
        nginxpid=`ps -C nginx --no-header |wc -l`
        if [ $nginxpid -eq 0 ];then
            systemctl stop keepalived
        fi
    fi
}

nginx_kp_check

# 给脚本执行权限，否则无法执行脚本
[root@master ~]# chmod +x /etc/keepalived/nginx_pid.sh


# 备份服务器设置
[root@backup ~]# vim /etc/keepalived/nginx_pid.sh
#!/bin/bash
nginx_kp_check () {
    nginxpid=`ps -C nginx --no-header |wc -l`
    if [ $nginxpid -eq 0 ];then
        /usr/local/nginx/sbin/nginx
        sleep 1
        nginxpid=`ps -C nginx --no-header |wc -l`
        if [ $nginxpid -eq 0 ];then
            systemctl stop keepalived
        fi
    fi
}

nginx_kp_check

# 给脚本执行权限，否则无法执行脚本
[root@backup ~]# chmod +x /etc/keepalived/nginx_pid.sh

# 脚本功能说明：
# 统计nginx进程数量，如果进程数量的值等于0，说明nginx挂了，那么执行/usr/local/nginx/sbin/nginx去启动分发器。
# 等待1秒后再次检查进程数量，如果进程数量的值还是等于0，则执行systemctl stop keepalived停止keepalived服务。
# 这样就停止发组播，释放VIP，而备用服务器就开始接手工作了。

集群高可用性测试

集群测试：使用客户端正常访问VIP

[root@client ~]# curl 192.168.0.150
web1
[root@client ~]# curl 192.168.0.150
web2

在master上down掉nginx服务

[root@master ~]# watch -n1 'killall nginx'
每隔秒执行一次killall nginx命令
[root@master ~]# ip add #查看VIP是否还在
[root@backup ~]# ip add #到backup主机上查看是否有VIP

继续测试

[root@client ~]# curl 192.168.0.150
web1
[root@client ~]# curl 192.168.0.150
web2

重启master上的keepalived服务

[root@master ~]# ip add #查看VIP是否飘回来
[root@master ~]# lsof -i :80    #查看nginx是否被启

再次测试

[root@client ~]# curl 192.168.0.150
web1
[root@client ~]# curl 192.168.0.150
web2

数据服务器宕机测试

停止web1主机上的web服务

[root@web1 ~]# systemctl stop httpd

切换到client主机测试

[root@client ~]# curl 192.168.0.150
web2
[root@client ~]# curl 192.168.0.150
web2

启动web1主机上的web服务

[root@web1 ~]# systemctl start httpd

切换到client主机测试

[root@client ~]# curl 192.168.0.150
web2
[root@client ~]# curl 192.168.0.150
web1
