部署LVS TUN集群

764 views

一、TUN模式集群

在NAT模式中，由于所有的请求及响应的数据包都需要经过LVS调度器，如果后端的服务器数量较大，则调度器就会成为整个集群环境的瓶颈。

而请求包的大小往往小于响应包，因为响应数据包中包含有客户需要的具体数据，所以TUN模式的思路就是将请求与响应分离，让调度器仅处理请求，让真实服务器将响应数据包直接返回给客户端。

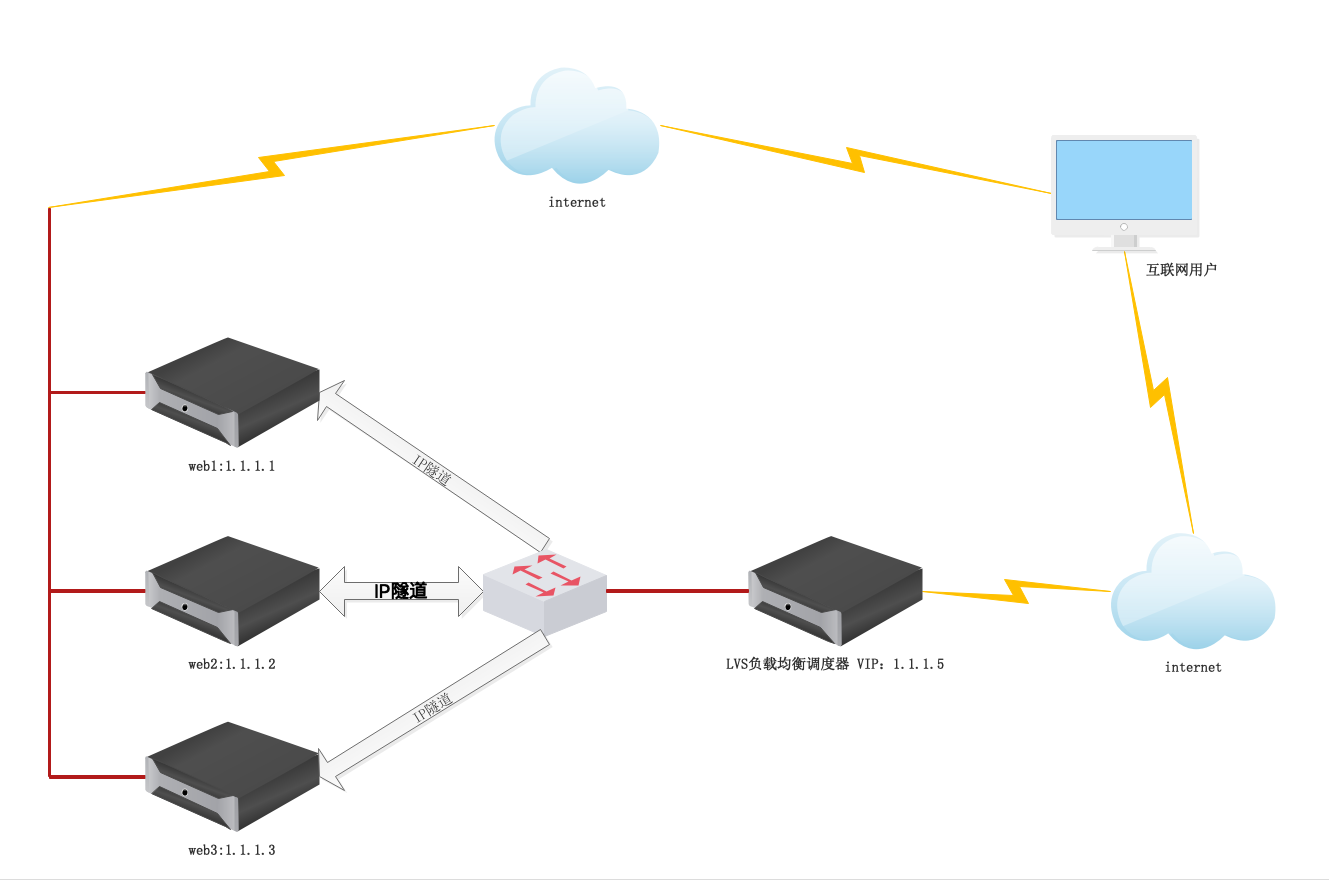

在TUN模式中有一个IP隧道，这个IP隧道是一种数据包封装技术，可以将原始数据包封装并添加新的包头（包头内容包括新的源地址和端口，新的目标地址和端口），从而实现将一个目标为调度器VIP地址的数据包封装，通过隧道转发给后端的真实服务器，通过将客户端发往调度器的原始数据封装，并在其基础上添加新的包头（修改目标地址为调度器选择出来的真实服务器的地址及端口），TUN模式要求真实服务器可以直接与外部网络连接，真实服务器在收到请求数据包后直接给客户端主机响应数据


工作原理

IP隧道是指一种可在两个网络间用网际协议进行通信的通道。在该通道里，会先封装其他网络协议的数据包，之后再传输信息。

在TUN工作模式下，Client向Director(负载均衡器)发送请求报文，报文到达Director内核空间不修改请求报文的ip首部，而是通过在原有ip首部[CIP-VIP]之外，再封装一个ip首部[DIP-RIP]，RS收到报文后发现是自己的IP地址，就会将报文接受下来，拆除最外层的IP后，会发现里面还有一层IP首部，而且目标地址是自己的lo接口VIP，那么此时RS开始处理此请求，处理完成滞后，通过lo接口送给ens33网卡，然后向外传递。此时的源IP地址为VIP，目标IP为CIP。

特点

1、RIP、VIP、DIP全是公网地址

2、RS的网关不会也不可能指向DIP(负载均衡服务器IP)

3、所有的请求报文经由Director Server，但响应报文必须不能进过Director Server

4、不支持端口映射

5、RS的系统必须支持隧道

优点： 负载均衡器只负责将请求包分发给后端节点服务器，而RS将应答包直接发给用户。所以，减少了负载均衡器的大量数据流动，负载均衡器不再是系统的瓶颈，就能处理很巨大的请求量，这种方式，一台负载均衡器能够为很多RS进行分发。而且跑在公网上就能进行不同地域的分发。

缺点： 隧道模式的RS节点需要合法IP，这种方式需要所有的服务器支持”IP Tunneling”(IP Encapsulation)协议，服务器可能只局限在部分Linux系统上。

二、实战案例

案例需求

部署基于LVS TUN模式的Web集群

实验环境

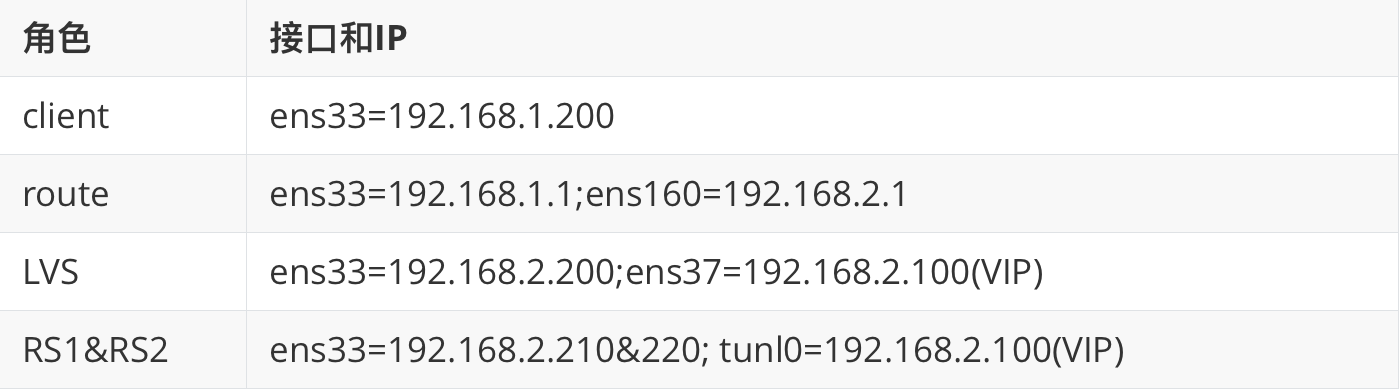

五台安装CentOS7的虚拟机一台测试机，一台LVS分发器，一台路由器，两台web服务器 image20200215203423650.png

注意事项

  • 关闭selinux
  • 关闭防火墙
  • 停止libvirtd.service服务

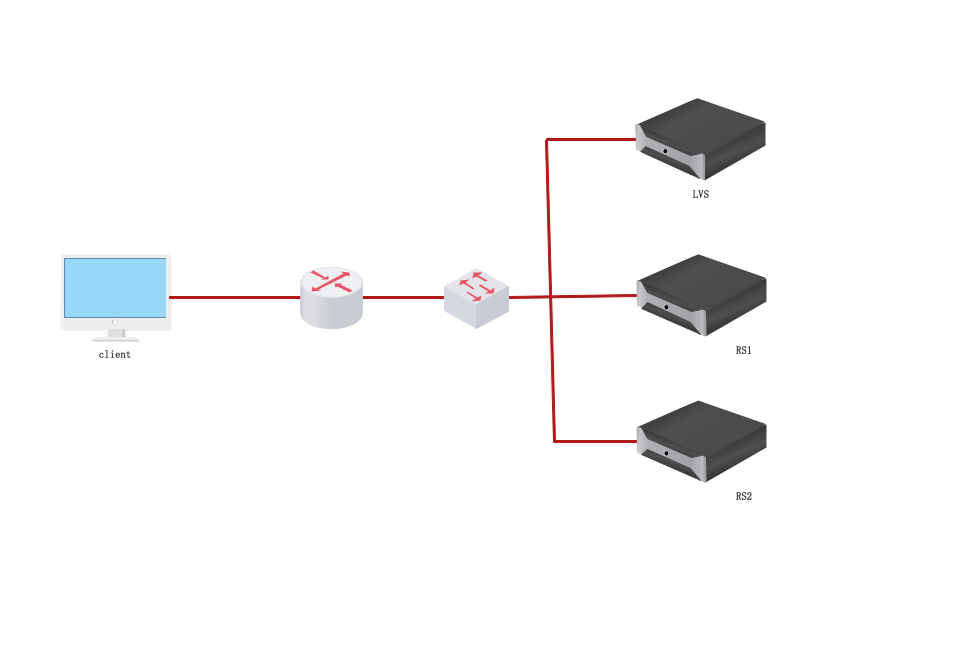

实验拓扑图


实验步骤

a、配置路由，开启转发

ens33=192.168.1.1
ens160=192.168.2.1

[root@route ~]# echo 1 > /proc/sys/net/ipv4/ip_forward

b、配置客户端

ens33=192.168.1.200
[root@client ~]# route add default gw 192.168.1.1

c、LVS负载均衡器设置

ens33=192.168.2.200
ens37=192.168.2.100(VIP)
[root@lvs ~]# route add default gw 192.168.2.1
[root@lvs ~]# ipvsadm -A -t 192.168.2.100:80 -s rr
[root@lvs ~]# ipvsadm -a -t 192.168.2.100:80 -r 192.168.2.220:80 -i
[root@lvs ~]# ipvsadm -a -t 192.168.2.100:80 -r 192.168.2.210:80 -i

d、RS1&RS2设置

RS1=192.168.2.220
RS2=192.168.2.210

添加VIP并设置网关，调整内核参数

RS1
[root@rs1 ~]# route add default gw 192.168.2.1
[root@rs1 ~]# ifconfig tunl0 192.168.2.100 netmask 255.255.255.255 up
[root@rs1 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@rs1 ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
[root@rs1 ~]# echo 0 > /proc/sys/net/ipv4/conf/all/rp_filter
RS2
[root@rs2 ~]# route add default gw 192.168.2.1
[root@rs2 ~]# ifconfig tunl0 192.168.2.100 netmask 255.255.255.255 up
[root@rs2 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@rs2 ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
[root@rs2 ~]# echo 0 > /proc/sys/net/ipv4/conf/all/rp_filter
安装web服务，生成测试页面
RS1
[root@rs1 ~]# yum install httpd -y
[root@rs1 ~]# echo "rs1" > /var/www/html/index.html
[root@rs1 ~]# systemctl start httpd.service
RS2
[root@rs2 ~]# yum install httpd -y
[root@rs2 ~]# echo "rs2" > /var/www/html/index.html
[root@rs2 ~]# systemctl start httpd.service

e、客户端测试

[root@client ~]# elinks http://192.168.2.100 --dump
   rs2
[root@client ~]# elinks http://192.168.2.100 --dump
   rs1
[root@client ~]# elinks http://192.168.2.100 --dump
   rs2
[root@client ~]# elinks http://192.168.2.100 --dump
   rs1
