部署LVS NAT集群

813 views

一、NAT模式集群

NAT也就是网络地址转换，其作用是通过数据报头的修改，使位于企业内部的私有IP可以访问外网，以及外部用户可以访问位于公司内部的私有IP主机，在nat模式中LVS负载均衡器需要使用两块网卡配置不同的IP地址,第一块网卡与内部的web服务器连接，第二块网卡与公网用户连接

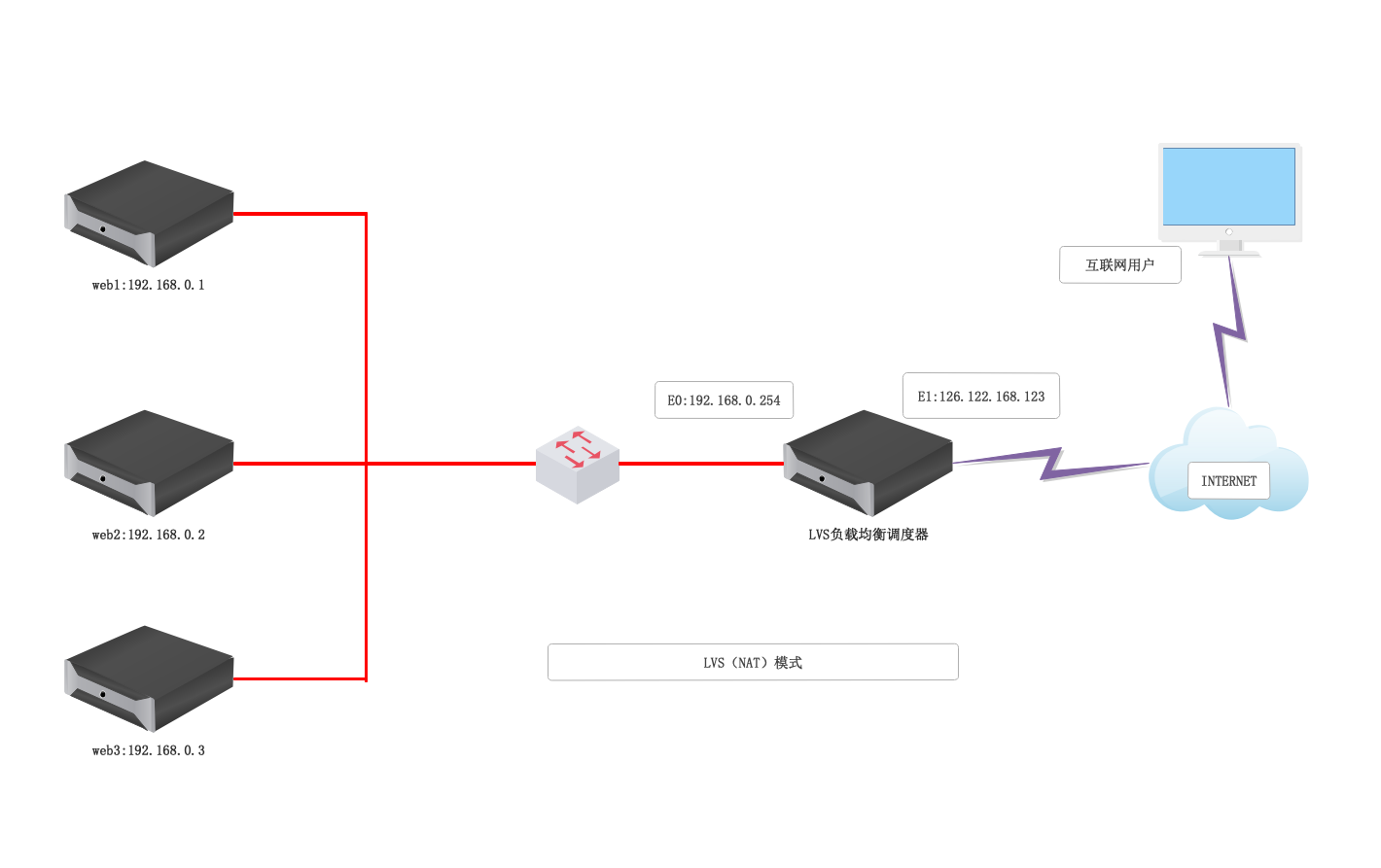

工作原理

基于NAT机制实现。当用户请求到达Director(负载均衡)之后，Director(负载均衡)将请求报文的目标地址（即VIP）改成选定的RS(真实服务器)地址，同时将报文的目标端口也改成选定的RS(真实服务器)的相应端口，最后将报文请求发送到指定的RS(真实服务器)。在服务器端得到数据后，RS(真实服务器)将数据返给Director(负载均衡)，而Director(负载均衡)将报文的源地址和源端口改成VIP和相应端口，然后把数据发送给用户，完成整个负载调度过程。

特点

  • 1，所有的RS(真实服务器)和Director(负载均衡)要在同一个网段内
  • 2，RIP是私有地址，仅用于集群节点之间进行通信
  • 3，Director(负载均衡)同时处理请求和应答数据包
  • 4，RS(真实服务器)的网关要指向DIP
  • 5，可以实现端口映射
  • 6，RS(真实服务器)可以是任意操作系统
  • 7，Director(负载均衡)很可能成为系统性能瓶颈

优点： 集群中的物理服务器可以使用任何支持TCP/IP操作系统它只需要一个公网 IP 地址配置在调度器上，服务器组可以用私有的 IP 地址。

缺点： 扩展性有限。当服务器节点（普通PC服务器）增长过多时,负载均衡器将成为整个系统的瓶颈，因为所有的请求包和应答包的流向都经过负载均衡器。当服务器节点过多时，大量的数据包都交汇在负载均衡器那，速度就会变慢。

二、实战案例

案例需求

配置一个基于LVS NAT的web集群

实验环境

四台安装CentOS7的虚拟机一台测试机，一台LVS分发器，两台web服务器

注意事项

  • 在做实验的时候在CLIENT上抓包的时候会发现LVS给CLIENT回复了请求页面，也看到了RS给了CLIENT页面，但是现实环境中是不会让RS给CLIENT页面的，因为RS在私网，他的数据包不会出现在公网，所以CLIENT自然就收不到RS给的包了，实验中能收到是因为没有公私网的概念，自然就没有合法不合法数据包，当然就能收到。
  • 在做这个实验的时候，LVS要用两个独立网卡，不要将VIP当成逻辑网卡绑定到一块物理网卡，TCP半链接太多了。无法测试
  • 关闭selinux关闭防火墙，停止libvirtd.service服务

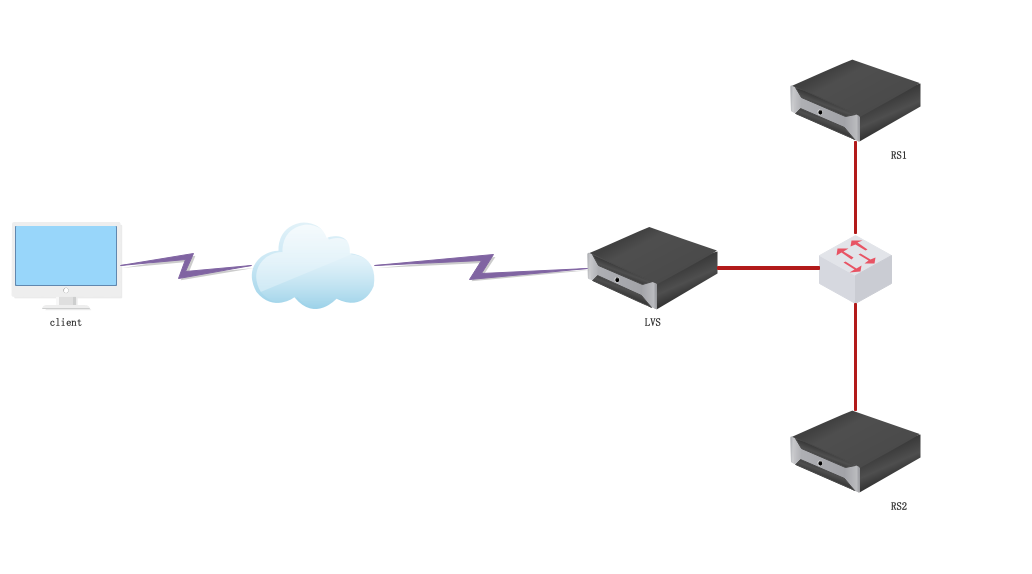

实验架构


角色名称 接口和IP
client ens33=192.168.1.200
LVS ens33=192.168.1.100;ens37=192.168.2.200
RS1 ens33=192.168.2.210
RS2 ens33=192.168.2.220

实验步骤

a、设置LVS主机

LVS配置IP地址
ens33=192.168.2.200
ens37=192.168.1.100

安装ipvsadm软件包
[root@lvs ~]# yum install ipvsadm -y

开启转发
[root@lvs ~]# echo 1 > /proc/sys/net/ipv4/ip_forward

[root@lvs ~]# echo "net.ipv4.ip_forward=1" >> /etc/sysctl.conf
[root@lvs ~]# sysctl -p  # 生效配置
# 如果报错，添加ip_conntrack模块
modprobe ip_conntrack

b、真实服务器设置

配置IP地址
ens33=192.168.2.210&192.168.2.220

添加网关    网关指向LVS主机
[root@rs1 ~]# route add default gw 192.168.2.200
[root@rs2 ~]# route add default gw 192.168.2.200

安装web服务，生成测试页面
RS1
[root@rs1 ~]# yum install httpd -y
[root@rs1 ~]# echo "rs1" > /var/www/html/index.html
[root@rs1 ~]# systemctl start httpd.service
RS2
[root@rs2 ~]# yum install httpd -y
[root@rs2 ~]# echo "rs2" > /var/www/html/index.html
[root@rs2 ~]# systemctl start httpd.service

c、客户端设置

ens33=192.168.1.200

设置网关
[root@client ~]# route add default gw 192.168.1.100


安装elinks软件包（这里面选择使用没有缓存的elinks浏览器进行测试）
[root@client ~]# wget http://www.elinks.or.cz/download/elinks-current-unstable.tar.gz
[root@client ~]# tar fx elinks-current-unstable.tar.gz
[root@client elinks-0.12-20200204]# ./configure
[root@client elinks-0.12-20200204]# make && make install

访问web服务器测试
[root@client ~]# elinks http://192.168.2.210 --dump
   rs2
[root@client ~]# elinks http://192.168.2.220 --dump
   rs1
注意：也可以使用curl进行访问测试

d、lvs服务器上添加分发规则

[root@lvs ~]# ipvsadm -A -t 192.168.1.100:80 -s rr
[root@lvs ~]# ipvsadm -a -t 192.168.1.100:80 -r 192.168.2.210:80 -m
[root@lvs ~]# ipvsadm -a -t 192.168.1.100:80 -r 192.168.2.220:80 -m

e、测试结果

[root@client elinks-0.12-20200204]# elinks http://192.168.1.100 --dump
   rs1
[root@client elinks-0.12-20200204]# elinks http://192.168.1.100 --dump
   rs2
[root@client elinks-0.12-20200204]# elinks http://192.168.1.100 --dump
   rs1
[root@client elinks-0.12-20200204]# elinks http://192.168.1.100 --dump
   rs2
