集群介绍


集群概述

集群:就是一组协同工作,各有分工的服务器组成一个整体,对外表现为一个整体。

集群的意义: 更好的利用现有资源实现服务的高度可用

分布式:同一个任务,由不同步骤(各个服务器实现功能不同)共同完成的过程就叫分布式(例如:生产车间中的某一条流水线,流水线上有很多步骤,不同步骤之间就叫分布式)

负载均衡:将用户的请求,分配到多个功能相同的服务器上。其实就是任务分配(例如:生产车间中的多条相同功能的流水线)

集群的特点

集群扩展方式

  • 垂直扩展:更换服务器硬件

  • 水平扩展:添加更多的服务器节点

集群与分布式的区别

分布式: 多台计算机干一件事,服务是分散部署在不同的机器上,多台服务器合起来跑的才是一套完整代码,这就叫分布式。

集群: 多台计算机干同样的事,多台服务器跑的都是一套完整的代码,这就叫集群

(1)相同点:分布式和集群都是需要有很多节点服务器通过网络协同工作完成整体的任务目标。

(2)不同点:分布式是指将业务系统进行拆分,即分布式的每一个节点都是实现不同的功能。而集群每个节点做的是同一件事情。

单节点与集群的比较

单节点

优点:

  • 价格便宜

  • 单线路机房的带宽更大

  • 防御更高

缺点:

  • 性能有限

  • 软件工程师在上层无论编写多优秀的代码和软件优化到极限,也无法突破该单台服务器的性能资源,只能无限的接近该台服务器的性能指标

多节点服务器(集群)运行服务

优点:

  • 业务不中断
  • 总体效率高
  • 适合大型业务

缺点:

  • 成本高昂
  • 管理成本增加

在生产环境中衡量业务的标准:

  • IP即为地址,被理解单个用户
  • PV(Page View)点击率:、访问量,即页面访问量,每打开一次页面PV计数+1,刷新页面也是。IP访问数指独立IP访问数,计算是以一个独立的IP在一个计算时段内访问网站计算为1次IP访问数。通常是衡量一个网络新闻频道或网站甚至一条网络新闻的主要指标;当然,有时还会同时考察另外一个指标,即uv(unique visitor),指访问某个站点或点击某条新闻的不同IP地址的人数。
  • UV 访问数(Unique Visitor)指独立访客访问数,一台电脑终端为一个访客。在同一个局域网中对互联网访问时对外通常是同一个IP,如果该局域网中有10台终端在同一个计算时段内访问同一个网站,对该网站的独立IP访问数贡献为1,而不是10。而此时UV访问数则为 1。在同一天内,uv只记录第一次进入网站的具有独立IP的访问者,在同一天内再次访问该网站则不计数。

IP和PV关系:

网站访问量,的衡量标准一个是IP,另一个是PV,常以日为标准,即日独立IP,和PV来计算。

访问数(IP):即InternetProtocol,指独立IP数。00:00-24:00内相同IP地址只被计算一次。

综合浏览量(PV):即PageView,即页面浏览量或点击量,用户每次刷新即被计算一次。

PV高不一定代表来访者多;PV与来访者的数量成正比,但是PV并不直接决定页面的真实来访者数量。比如一个网站就你一个人进来,通过不断的刷新页面,也可以制造出非常高的PV。

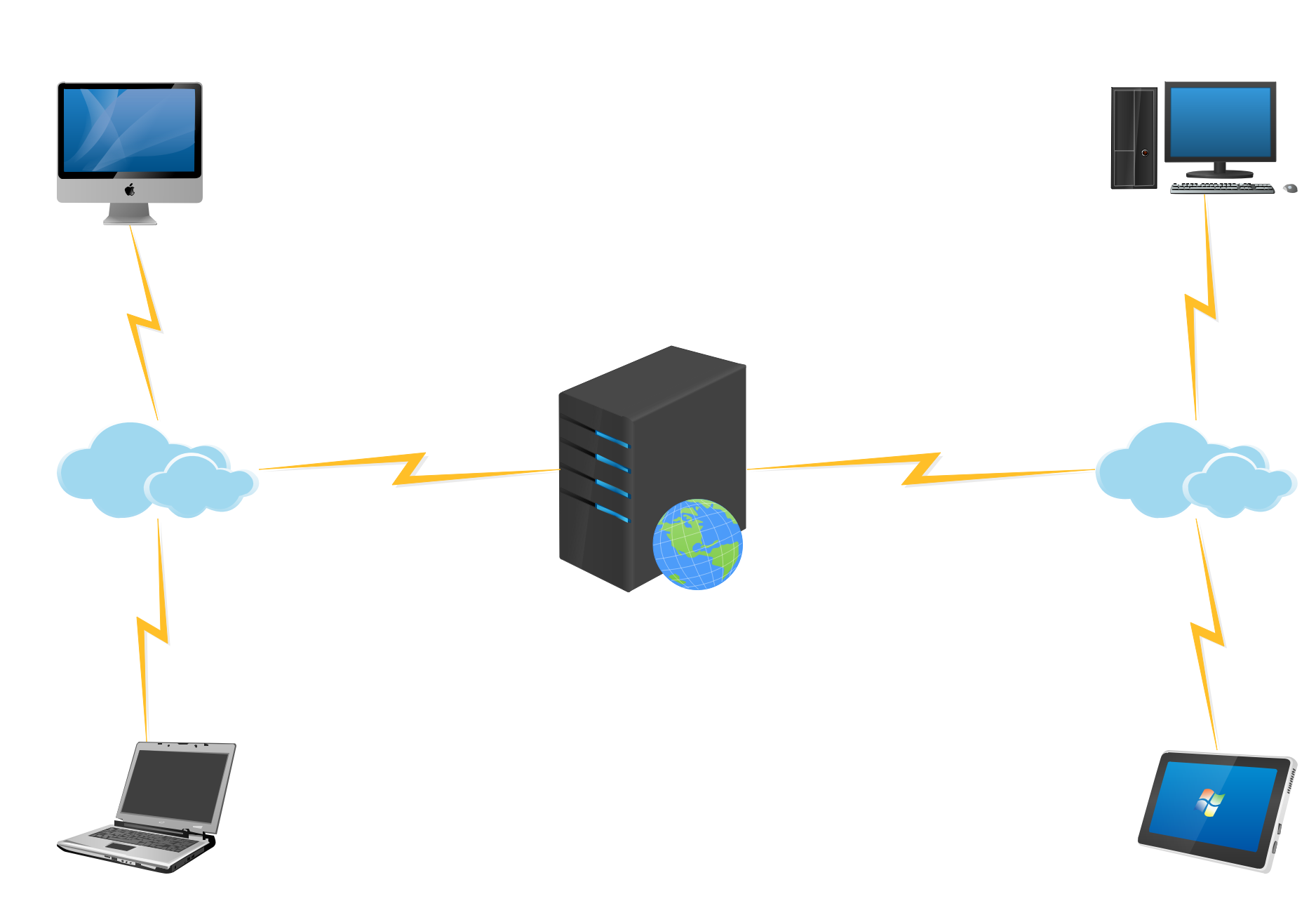

传统web访问模型


传统web访问模型完成一次请求的步骤

1)用户发起请求 2)服务器接受请求 3)服务器处理请求(压力最大) 4)服务器响应请求

传统模型缺点

单点故障; 单台服务器资源有限(客户端则是无限的); 单台服务器处理耗时长(客户等待时间过长);

传统模型优化——单点故障解决方案

部署一台备份服务器,宕机直接切换该方案可以有效解决服务器故障导致的单点故障,但且服务器利用率低、成本高,切换不及时,且无法解决服务器业务压力问题。

并行处理解决方案


DNS轮询解析方案

通过dns服务器中添加多条A记录,将同一个域名分别解析为不同的IP地址,这样就实现了一个简单的负载均衡

优点: 成本较低,如果你有多个公网IP的话,只需要在DNS上多添加几条A记录就可以了,公网IP需要收费,这个功能是不收费的;部署方便,只需要增加web服务即可,原架构不需要更改。每台主机的负载都是均衡的。

缺点: 无法进行健康检查,如果有web服务器宕机,DNS服务器是无法知晓的,会影响业务,而且会暴露太多的公网IP,实效性不佳,修改DNS记录需要一个生效周期,有的是3-4个小时,有的会更久;分配不均,如果几台Web服务器之间的配置不同,能够承受的压力也就不同,但是DNS解析分配的访问却是均匀分配的。其实DNS也是有分配算法的,可以根据当前连接较少的分配、可以设置Rate权重分配等等,只是目前绝大多数的DNS服务器都不支持;会话保持,如果是需要身份验证的网站,在不修改软件构架的情况下,这点是比较致命的,因为DNS解析无法将验证用户的访问持久分配到同一服务器。虽然有一定的本地DNS缓存,但是很难保证在用户访问期间,本地DNS缓存不过期

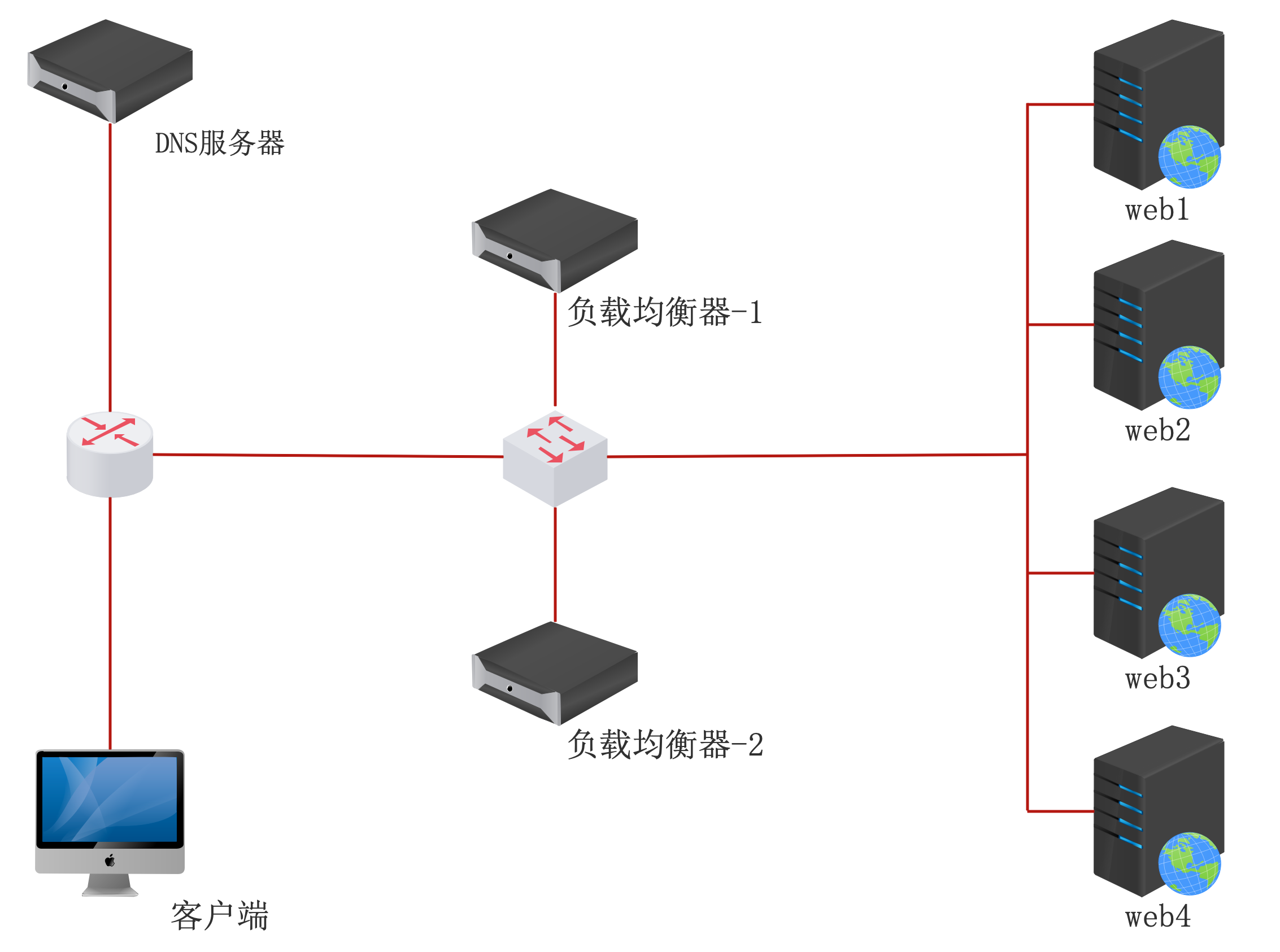

多机阵列——集群模式

两台负载均衡主机一个为主服务器,另外一个为备用服务器,他们,正常情况下,主服务器会绑定一个虚拟IP(Virtual IP),DNS将域名解析为虚拟IP,客户端的请求到达负载均衡器后,由负载均衡将请求交给后端的web服务器,如果主服务器宕机,则备用服务器会自动绑定这个虚拟IP,继续进行分发工作,这一切对于用户而言是透明的

优点: 不需要调整dns服务器,因为是用过相应的软件来实现负载均衡的,并且只需要一个公网IP地址做为虚拟IP就可以了,还能做到随时扩容,如果后端的web服务器宕机,负载均衡器会将其从分发列表里剔除,真正的实现的网站的高度可用,因为负载均衡器有备用服务机,web服务器也有备用机

缺点: 软件上和硬件上都可以实现负载均衡,选择的时候要慎重,硬件上的设备需要资金投入,软件上的要根据自己的需求决定,如LVS不能实现动静分离;NGINX适用范围小,只能支持http,https等少数的协议;HAProxy不支持POT/SMTP协议,多进程模式不够好等。

WEB集群介绍

就像冗余部件可以使你免于硬件故障一样,群集技术则可以使你免于整个系统的瘫痪以及操作系统和应用层次的故障。一台服务器集群包含多台拥有共享数据存储空间的服务器,各服务器之间通过内部局域网进行互相连接;当其中一台服务器发生故障时,它所运行的应用程序将与之相连的服务器自动接管;在大多数情况下,集群中所有的计算机都拥有一个共同的名称,集群系统内任意一台服务器都可被所有的网络用户所使用。

  • 计算机集群简称集群,是一种计算机系统, 它通过一组松散集成的计算机软件或硬件连接起来高度紧密地协作完成计算工作。在某种意义上,他们可以被看作是一台计算机。 (百度解释)
  • 将多个物理机器组成一个逻辑计算机,实现负载均衡和容错。

群集组成

VIP                   [virtual IP]
数据服务器             [data server]
分发器以及故障切换      [Directory and fail over]

集群分类

  • 按分发器类型分 – LVS集群 – Nginx集群 – haproxy集群 – F5集群

  • 按业务类型分 – web集群 – 数据库集群 – 缓存集群 – …

  • 按功能分类:

    • 负载均衡集群 – LBC: 分担服务的总体压力
    • 高可用集群 – HAC: 尽可能的保障服务状态的可用性
    • 高性能运算集群 – HPC: 提供单台服务器提供不了的计算能力

LVS、Nginx 及 HAProxy 的工作原理

当前大多数的互联网系统都使用了服务器集群技术,集群是将相同服务部署在多台服务器上构成一个集群整体对外提供服务,这些集群可以是 Web 应用服务器集群,也可以是数据库服务器集群,还可以是分布式缓存服务器集群等等。

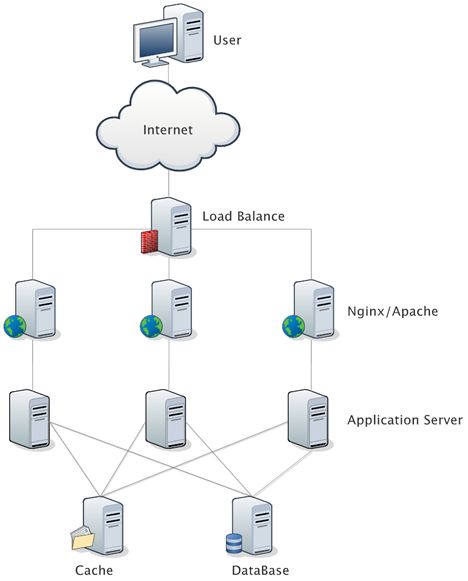

在实际应用中,在 Web 服务器集群之前总会有一台负载均衡服务器,负载均衡设备的任务就是作为 Web 服务器流量的入口,挑选最合适的一台 Web 服务器,将客户端的请求转发给它处理,实现客户端到真实服务端的透明转发。

最近几年很火的云计算以及分布式架构,本质上也是将后端服务器作为计算资源、存储资源,由某台管理服务器封装成一个服务对外提供,客户端不需要关心真正提供服务的是哪台机器,在它看来,就好像它面对的是一台拥有近乎无限能力的服务器,而本质上,真正提供服务的,是后端的集群。

LVS、Nginx、HAProxy 是目前使用最广泛的三种软件负载均衡软件。

一般对负载均衡的使用是随着网站规模的提升根据不同的阶段来使用不同的技术。具体的应用需求还得具体分析,如果是中小型的 Web 应用,比如日 PV 小于1000万,用 Nginx 就完全可以了;

如果机器不少,可以用 DNS 轮询,LVS 所耗费的机器还是比较多的;大型网站或重要的服务,且服务器比较多时,可以考虑用 LVS。

目前关于网站架构一般比较合理流行的架构方案:Web 前端采用 Nginx/HAProxy+Keepalived 作负载均衡器;后端采用 MySQ L数据库一主多从和读写分离,采用 LVS+Keepalived 的架构。

LVS

LVS 是 Linux Virtual Server 的简称,也就是 Linux 虚拟服务器。现在 LVS 已经是 Linux 标准内核的一部分,从 Linux2.4 内核以后,已经完全内置了 LVS 的各个功能模块,无需给内核打任何补丁,可以直接使用 LVS 提供的各种功能。

LVS 自从1998年开始,发展到现在已经是一个比较成熟的技术项目了。

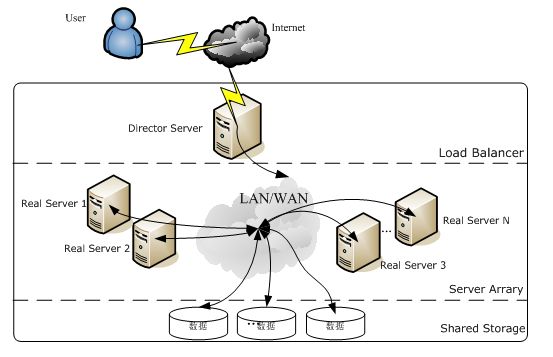

1 LVS的体系结构


LVS 架设的服务器集群系统有三个部分组成:

(1) 最前端的负载均衡层,用 Load Balancer 表示。

(2) 中间的服务器集群层,用 Server Array 表示。

(3) 最底端的数据共享存储层,用 Shared Storage 表示。

2 LVS 负载均衡机制

LVS 不像 HAProxy 等七层软负载面向的是 HTTP 包,所以七层负载可以做的 URL 解析等工作,LVS 无法完成。

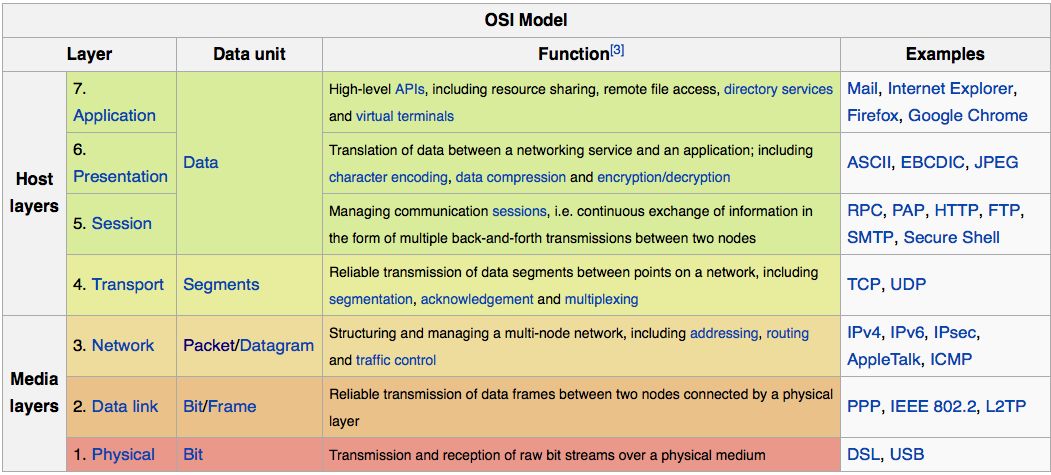

LVS 是四层负载均衡,也就是说建立在 OSI 模型的第四层——传输层之上,传输层上有我们熟悉的 TCP/UDP,LVS 支持 TCP/UDP 的负载均衡。因为 LVS 是四层负载均衡,因此它相对于其它高层负载均衡的解决办法,比如 DNS 域名轮流解析、应用层负载的调度、客户端的调度等,它的效率是非常高的。

所谓四层负载均衡 ,也就是主要通过报文中的目标地址和端口。七层负载均衡 ,也称为“内容交换”,也就是主要通过报文中的真正有意义的应用层内容。


LVS 的转发主要通过修改 IP 地址(NAT 模式,分为源地址修改 SNAT 和目标地址修改 DNAT)、修改目标 MAC(DR 模式)来实现。

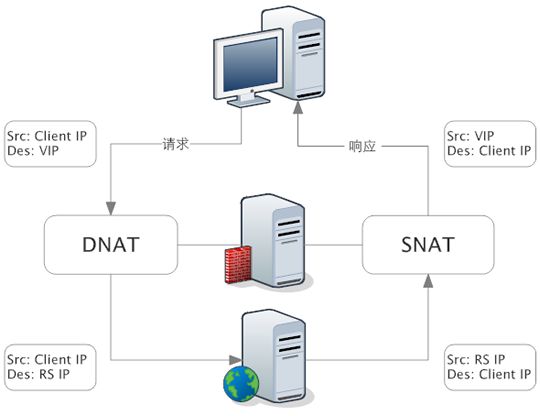

3 NAT 模式:网络地址转换

NAT(Network Address Translation)是一种外网和内网地址映射的技术。

NAT 模式下,网络数据报的进出都要经过 LVS 的处理。LVS 需要作为 RS(真实服务器)的网关。

当包到达 LVS 时,LVS 做目标地址转换(DNAT),将目标 IP 改为 RS 的 IP。RS 接收到包以后,仿佛是客户端直接发给它的一样。RS 处理完,返回响应时,源 IP 是 RS IP,目标 IP 是客户端的 IP。

这时 RS 的包通过网关(LVS)中转,LVS 会做源地址转换(SNAT),将包的源地址改为 VIP,这样,这个包对客户端看起来就仿佛是 LVS 直接返回给它的。

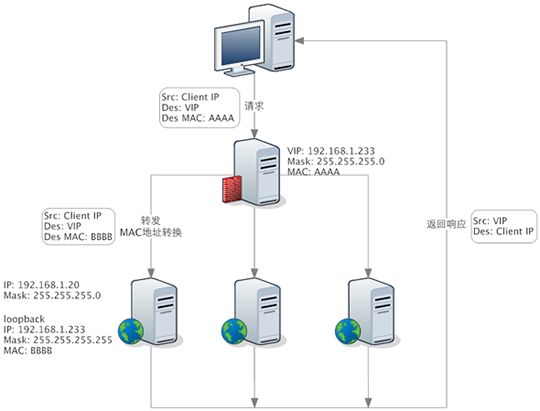

4 DR 模式:直接路由

DR 模式下需要 LVS 和 RS 集群绑定同一个 VIP(RS 通过将 VIP 绑定在 loopback 实现),但与 NAT 的不同点在于:请求由 LVS 接受,由真实提供服务的服务器(RealServer,RS)直接返回给用户,返回的时候不经过 LVS。

详细来看,一个请求过来时,LVS 只需要将网络帧的 MAC 地址修改为某一台 RS 的 MAC,该包就会被转发到相应的 RS 处理,注意此时的源 IP 和目标 IP 都没变,LVS 只是做了一下移花接木。RS 收到 LVS 转发来的包时,链路层发现 MAC 是自己的,到上面的网络层,发现 IP 也是自己的,于是这个包被合法地接受,RS 感知不到前面有 LVS 的存在。而当 RS 返回响应时,只要直接向源 IP(即用户的 IP)返回即可,不再经过 LVS。


DR 负载均衡模式数据分发过程中不修改 IP 地址,只修改 mac 地址,由于实际处理请求的真实物理 IP 地址和数据请求目的 IP 地址一致,所以不需要通过负载均衡服务器进行地址转换,可将响应数据包直接返回给用户浏览器,避免负载均衡服务器网卡带宽成为瓶颈。因此,DR 模式具有较好的性能,也是目前大型网站使用最广泛的一种负载均衡手段。

5 LVS的优点

  • 抗负载能力强、是工作在传输层上仅作分发之用,没有流量的产生,这个特点也决定了它在负载均衡软件里的性能最强的,对内存和 cpu 资源消耗比较低。
  • 配置性比较低,这是一个缺点也是一个优点,因为没有可太多配置的东西,所以并不需要太多接触,大大减少了人为出错的几率。
  • 工作稳定,因为其本身抗负载能力很强,自身有完整的双机热备方案,如 LVS+Keepalived。
  • 无流量,LVS 只分发请求,而流量并不从它本身出去,这点保证了均衡器 IO 的性能不会受到大流量的影响。
  • 应用范围比较广,因为 LVS 工作在传输层,所以它几乎可以对所有应用做负载均衡,包括 http、数据库、在线聊天室等等。

6 LVS的缺点

  • 软件本身不支持正则表达式处理,不能做动静分离;而现在许多网站在这方面都有较强的需求,这个是 Nginx、HAProxy+Keepalived 的优势所在。
  • 如果是网站应用比较庞大的话,LVS/DR+Keepalived 实施起来就比较复杂了,相对而言,Nginx/HAProxy+Keepalived就简单多了。

Nginx

Nginx 是一个强大的 Web 服务器软件,用于处理高并发的 HTTP 请求和作为反向代理服务器做负载均衡。具有高性能、轻量级、内存消耗少,强大的负载均衡能力等优势。

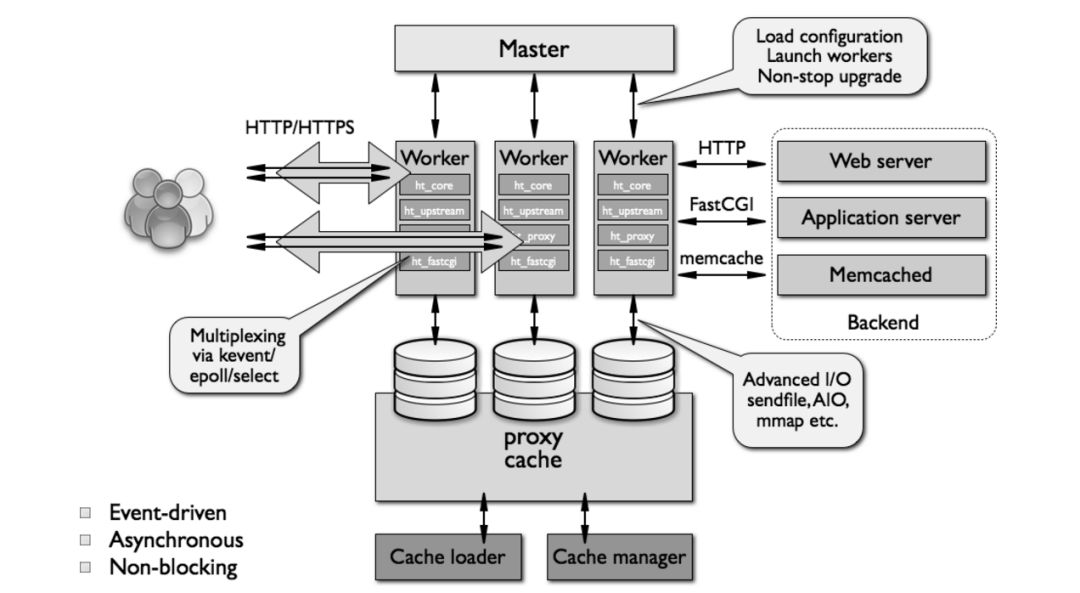

1 Nignx 的架构设计

相对于传统基于进程或线程的模型(Apache就采用这种模型)在处理并发连接时会为每一个连接建立一个单独的进程或线程,且在网络或者输入/输出操作时阻塞。这将导致内存和 CPU 的大量消耗,因为新起一个单独的进程或线程需要准备新的运行时环境,包括堆和栈内存的分配,以及新的执行上下文,当然,这些也会导致多余的 CPU 开销。

最终,会由于过多的上下文切换而导致服务器性能变差。反过来,Nginx 的架构设计是采用模块化的、基于事件驱动、异步、单线程且非阻塞。

Nginx 大量使用多路复用和事件通知,Nginx 启动以后,会在系统中以 daemon 的方式在后台运行,其中包括一个 master 进程,n(n>=1) 个 worker 进程。所有的进程都是单线程(即只有一个主线程)的,且进程间通信主要使用共享内存的方式。

其中,master 进程用于接收来自外界的信号,并给 worker 进程发送信号,同时监控 worker 进程的工作状态。worker 进程则是外部请求真正的处理者,每个 worker 请求相互独立且平等的竞争来自客户端的请求。请求只能在一个 worker 进程中被处理,且一个 worker 进程只有一个主线程,所以同时只能处理一个请求。(原理同 Netty 很像)


2 Nginx 负载均衡

Nginx 负载均衡主要是对七层网络通信模型中的第七层应用层上的 http、https 进行支持。

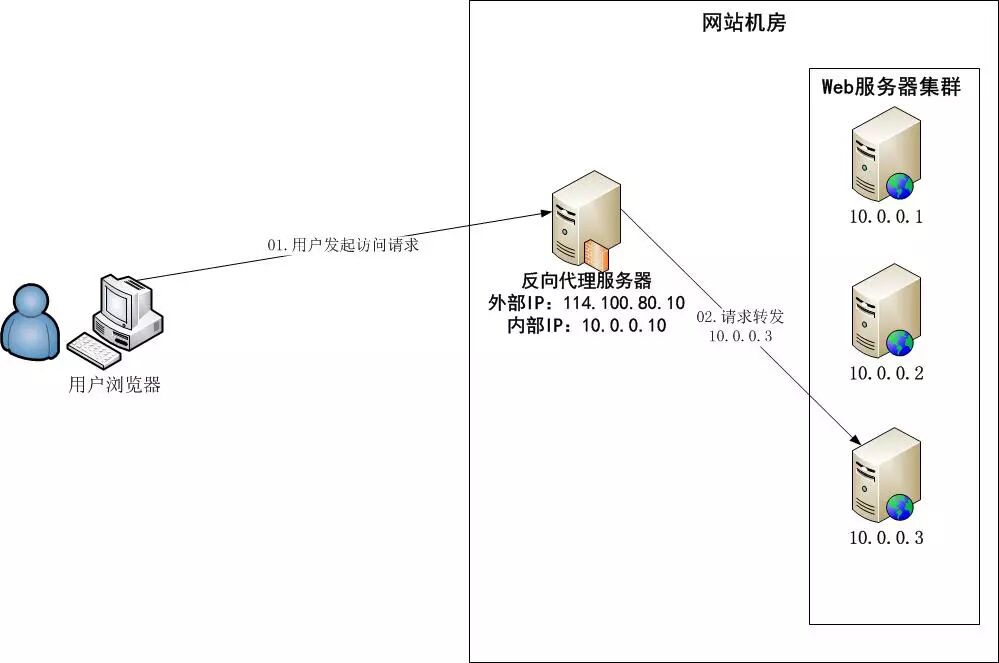

Nginx 是以反向代理的方式进行负载均衡的。反向代理(Reverse Proxy)方式是指以代理服务器来接受 Internet 上的连接请求,然后将请求转发给内部网络上的服务器,并将从服务器上得到的结果返回给 Internet 上请求连接的客户端,此时代理服务器对外就表现为一个服务器。

Nginx 实现负载均衡的分配策略有很多,Nginx 的 upstream 目前支持以下几种方式:

  • 轮询(默认):每个请求按时间顺序逐一分配到不同的后端服务器,如果后端服务器 down 掉,能自动剔除。
  • weight:指定轮询几率,weight 和访问比率成正比,用于后端服务器性能不均的情况。
  • ip_hash:每个请求按访问 ip 的 hash 结果分配,这样每个访客固定访问一个后端服务器,可以解决 session 的问题。
  • fair(第三方):按后端服务器的响应时间来分配请求,响应时间短的优先分配。
  • url_hash(第三方):按访问 url 的 hash 结果来分配请求,使每个 url 定向到同一个后端服务器,后端服务器为缓存时比较有效。

3 Nginx 的优点

  • 跨平台:Nginx 可以在大多数 Unix like OS编译运行,而且也有 Windows 的移植版本
  • 配置异常简单:非常容易上手。配置风格跟程序开发一样,神一般的配置
  • 非阻塞、高并发连接:官方测试能够支撑5万并发连接,在实际生产环境中跑到2~3万并发连接数
  • 事件驱动:通信机制采用 epoll 模型,支持更大的并发连接
  • Master/Worker 结构:一个 master 进程,生成一个或多个 worker 进程
  • 内存消耗小:处理大并发的请求内存消耗非常小。在3万并发连接下,开启的10个 Nginx 进程才消耗150M 内存(15M*10=150M)
  • 内置的健康检查功能:如果 Nginx 代理的后端的某台 Web 服务器宕机了,不会影响前端访问
  • 节省带宽:支持 GZIP 压缩,可以添加浏览器本地缓存的 Header 头
  • 稳定性高:用于反向代理,宕机的概率微乎其微

4 Nginx 的缺点

  • Nginx 仅能支 持http、https 和 Email 协议,这样就在适用范围上面小些,这个是它的缺点。
  • 对后端服务器的健康检查,只支持通过端口来检测,不支持通过 ur l来检测。
  • 不支持 Session 的直接保持,但能通过 ip_hash 来解决。

HAProxy

HAProxy 支持两种代理模式 TCP(四层)和HTTP(七层),也是支持虚拟主机的。

HAProxy 的优点能够补充 Nginx 的一些缺点,比如支持 Session 的保持,Cookie 的引导;同时支持通过获取指定的 url 来检测后端服务器的状态。

HAProxy 跟 LVS 类似,本身就只是一款负载均衡软件;单纯从效率上来讲 HAProxy 会比 Nginx 有更出色的负载均衡速度,在并发处理上也是优于 Nginx 的。

HAProxy 支持 TCP 协议的负载均衡转发,可以对 MySQL 读进行负载均衡,对后端的 MySQL 节点进行检测和负载均衡,大家可以用 LVS+Keepalived 对 MySQL 主从做负载均衡。

HAProxy 负载均衡策略非常多:Round-robin(轮循)、Weight-round-robin(带权轮循)、source(原地址保持)、RI(请求URL)、rdp-cookie(根据cookie)。

思考:

什么是单点故障
